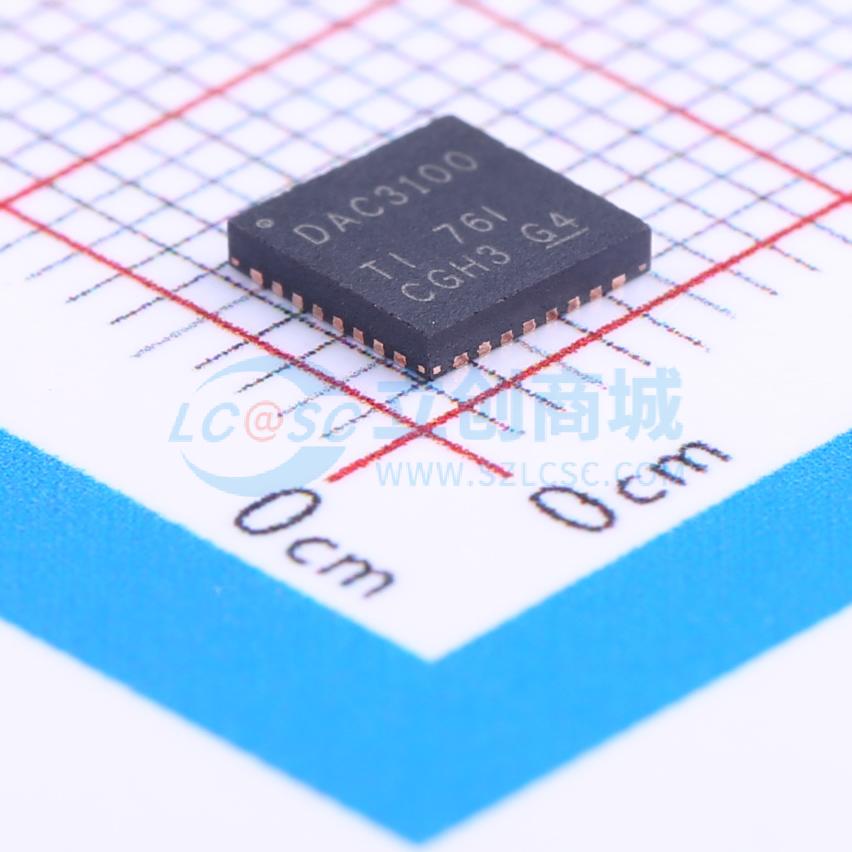

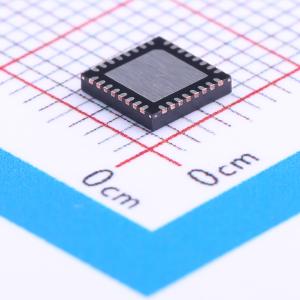

温馨提醒：图片仅供参考，商品以实物为准
TLV320DAC3100IRHBR
TLV320DAC3100 低功耗立体声音频DAC带音频处理和单声道Class-D扬声器放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV320DAC3100 具有 2.5W 单声道 D 级扬声器放大器、60mW 耳机驱动器和音频处理功能的立体声音频 DAC
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV320DAC3100IRHBR
- 商品编号
- C179677
- 商品封装
- HVQFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.154克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 2.5W×1@4Ω；1.6W×1@8Ω | |
| 工作电压 | 2.7V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 95dB | |
| 输入类型 | 单端 | |
| 电源纹波抑制比(PSRR) | -44dB | |
| 输入通道数 | 2个单端输入 |
商品概述
TLV320DAC3100 器件是一款低功耗、高度集成的高性能立体声音频 DAC，具备 24 位立体声播放和数字音频处理模块。 该器件集成了耳机驱动器和扬声器驱动器。单声道扬声器驱动器可驱动低至 4 Ω 的负载。TLV320DAC3100 器件拥有一套用于数字音频处理的内置处理模块。数字音频数据格式可编程，可与主模式、从模式、DSP 模式和 TDM 模式下的常用音频标准协议（I²S、左/右对齐）配合使用。可编程数字信号处理模块可支持低音增强、高音调节或均衡器功能。片上 PLL 为数字信号处理模块提供所需的高速时钟。音量电平可通过引脚控制或寄存器控制。音频功能通过 I²C 串行总线进行控制。 TLV320DAC3100 器件具有可编程数字正弦波发生器，采用 32 引脚 VQFN 封装。
商品特性
- 信噪比达 95 dB 的立体声音频 DAC
- 支持 8 kHz 至 192 kHz 的采样率
- 单声道 D 类 BTL 扬声器驱动器（4 Ω 负载下 2.5 W 或 8 Ω 负载下 1.6 W）
- 两个带混音和输出电平控制的单端输入
- 提供立体声耳机/线路输出和单声道 D 类扬声器输出
- 麦克风偏置
- 耳机检测
- 25 个内置数字音频处理模块（PRB_P1 – PRB_P25），提供双二阶和 FIR 滤波器、DRC 和 3D 结构
- 数字混音能力
- 数字播放音量控制设置支持引脚控制或寄存器控制
- 用于蜂鸣声和按键音的数字正弦波发生器（PRB_P25）
- 可编程 PLL，可灵活生成时钟
- I2S、左对齐、右对齐、DSP 和 TDM 音频接口
- 支持寄存器自动递增的 I2C 控制
- 全功率关断控制
- 电源：
- 模拟：2.7 V–3.6 V
- 数字内核：1.65 V–1.95 V
- 数字 I/O：1.1 V–3.6 V
- D 类：2.7 V–5.5 V（SPKVDD ≥ AVDD）
- 5 mm x 5 mm 32 引脚 VQFN 封装
应用领域
- 便携式音频设备
- 移动互联网设备
- 电子书
