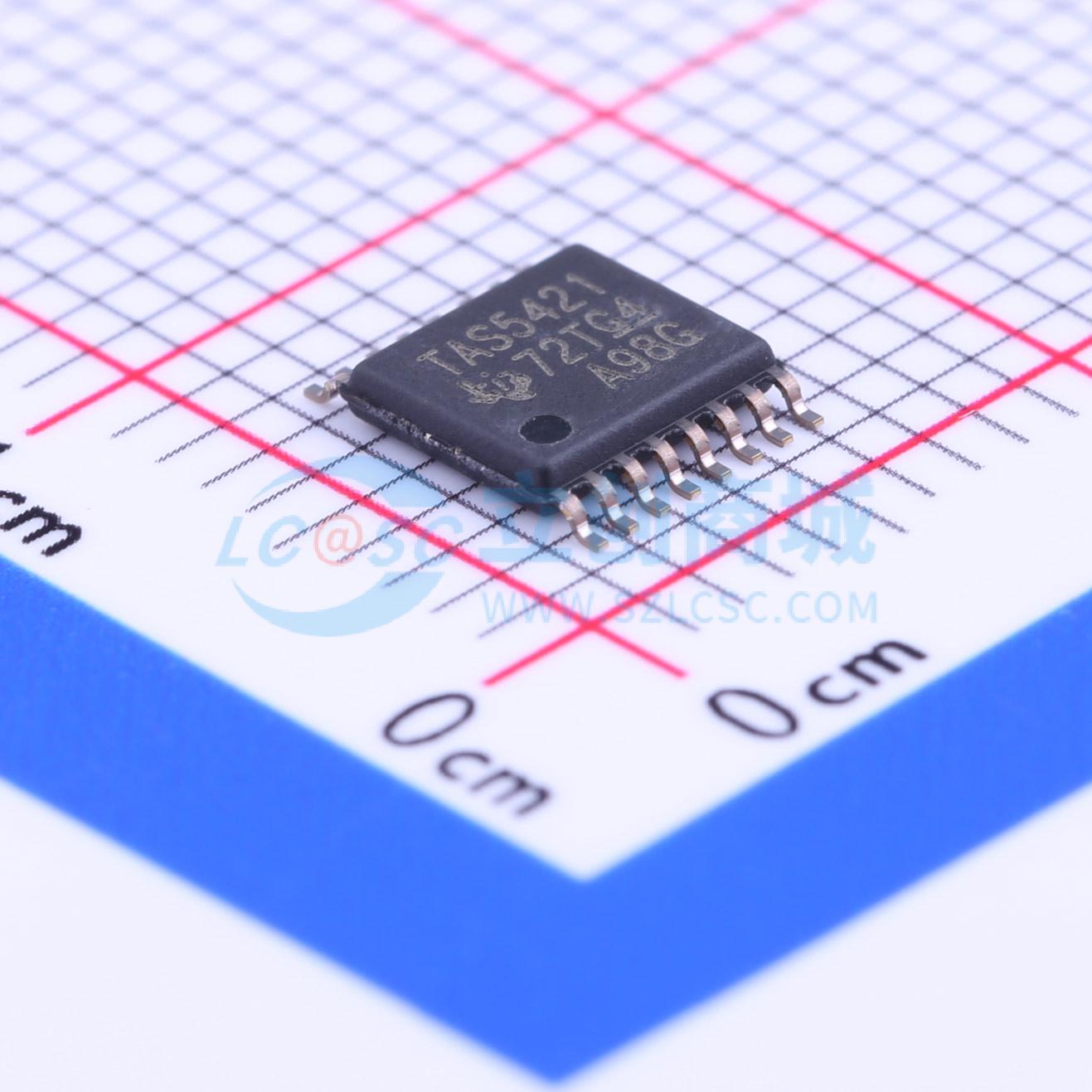

TAS5421QPWPRQ1
22W单声道D类音频功率放大器
- 描述
- TAS5421-Q1 具有 I2C 诊断和负载突降保护功能的汽车类 22W、单通道、4.5V 至 18V 模拟输入 D 类音频放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TAS5421QPWPRQ1
- 商品编号
- C181230
- 商品封装
- HTSSOP-16-EP
- 包装方式
- 编带
- 商品毛重
- 0.158克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 单声道 |
| 属性 | 参数值 | |
|---|---|---|
| 输出功率 | 22Wx1@4Ω | |
| 工作电压 | 4.5V~18V |
商品概述
TAS5421-Q1是一款单声道数字音频放大器，非常适合用于汽车紧急呼叫（eCall）、远程信息处理、仪表盘和信息娱乐应用。该器件在14.4V直流汽车电池供电、总谐波失真加噪声（THD+N）小于10%的情况下，可向4Ω负载提供高达22W的功率。宽工作电压范围和出色的效率使该器件非常适合启停系统，必要时也可由备用电池供电。集成的负载突降保护功能可降低外部电压钳位的成本和尺寸，板载负载诊断功能可通过I²C报告扬声器的状态。
商品特性
- 单声道BTL数字功率放大器
- 在THD+N为10%、负载为4Ω时，输出功率为22W
- 工作电压范围为4.5V至18V
- 驱动4Ω负载时效率达85%
- 差分模拟输入
- 具备可调功率限制器的Speaker Guard™扬声器保护功能
- 电源抑制比（PSRR）为75dB
- 负载诊断功能：输出负载开路和短路检测
- 输出到电源和输出到地的短路检测
- 保护和监测功能：短路保护
- 符合ISO-7637-2标准的40V负载突降保护
- 播放音乐时的输出直流电平检测
- 过温保护
- 过压和欠压保护
- 采用带PowerPAD™封装（焊盘朝下）的16引脚HTSSOP（PWP）散热增强型封装
- 满足汽车电磁兼容性（EMC）要求
- 通过AEC-Q100 2级认证
- 通过ISO9000:2002 TS16949认证
- 环境温度范围为-40℃至125℃
应用领域
- 汽车紧急呼叫（eCall）放大器
- 远程信息处理系统
- 仪表盘系统
- 信息娱乐音频
