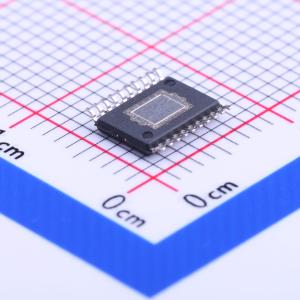

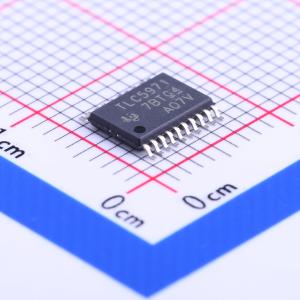

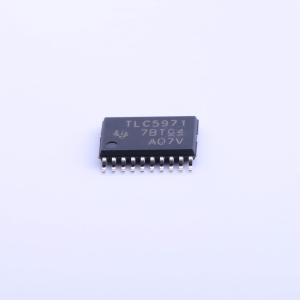

TLC5971PWPR

TLC5971 器件是一款 12 通道恒流沉降驱动器。每个输出通道都有单独可调的电流，具有 65536 级 PWM 灰度（GS）。此外，每种颜色组可以通过全局亮度控制（BC）功能由 128 级恒流沉降步骤控制。GS 控制和 BC 可通过两线信号接口访问。每个通道的最大电流值由单个外部电阻设置。当 IC 处于过温状态时，所有恒流输出都将关闭。

• 12个恒流沉输出通道
• 每通道电流能力：60 mA
• 增强光谱PWM的灰度（GS）控制：16位（65536级）
• 全局亮度控制（BC）：每种颜色组7位（128级）
• 电源电压范围：
  • 内部线性稳压器：6 V至17 V
  • 直接电源供应：3 V至5.5 V
  • LED供电电压：最高17 V
• 恒流精度：
  • 通道间 = ±1%（典型值）
  • 设备间 = ±1%（典型值）
• 数据传输速率：20 MHz
• 线性电压稳压器：3.3 V
• 自动显示重复功能
• 显示时序复位功能
• 可选择内部或外部GS时钟
• 具有自动重启功能的热关断（TSD）
• 无限制设备级联
• 工作温度范围：-40℃至+85℃

• RGB LED驱动器灯组显示
