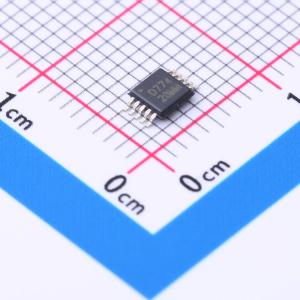

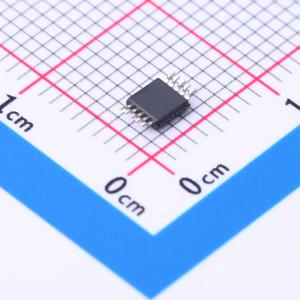

DAC7574IDGSR

DAC7574 是一款低功耗、四通道、12 位缓冲电压输出数模转换器（DAC）。其片上精密输出放大器可实现轨到轨输出摆幅。DAC7574 采用与 I2C 兼容的两线串行接口，支持高速接口模式，地址支持多达四个 DAC7574，总线总共可连接 16 个通道。 DAC7574 使用 VDD 和 GND 来设置 DAC 的输出范围。DAC7574 集成了上电复位电路，确保 DAC 输出在上电时为零伏，并保持该状态，直到向器件进行有效写入操作。DAC7574 具备掉电功能，可通过内部控制寄存器访问，在 5 V 电压下可将器件的电流消耗降至 200 nA。 该器件在正常工作时的低功耗特性使其非常适合便携式电池供电设备。在 VDD = 5 V 时，功耗小于 3 mW，掉电模式下可降至 1 μW。 DAC7574 采用 10 引脚 MSOP 封装。

• 微功耗运行：VDD 为 5 V 时电流为 600 μA
• 上电复位至零
• +2.7 V 至 +5.5 V 模拟电源
• 12 位单调特性
• I2C 接口，数据传输能力高达 3.4 Mbps
• 片上输出缓冲放大器，轨到轨操作
• 双缓冲输入寄存器
• 地址支持多达四个 DAC7574
• 支持多达 16 个通道的同步更新
• 工作温度范围为 -40℃ 至 105℃
• 小型 10 引脚 MSOP 封装

• 过程控制
• 数据采集系统
• 闭环伺服控制
• 个人计算机外设
• 便携式仪器仪表
