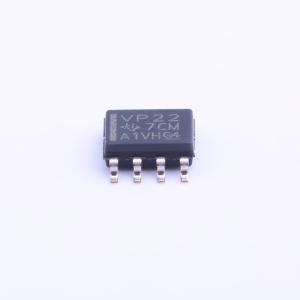

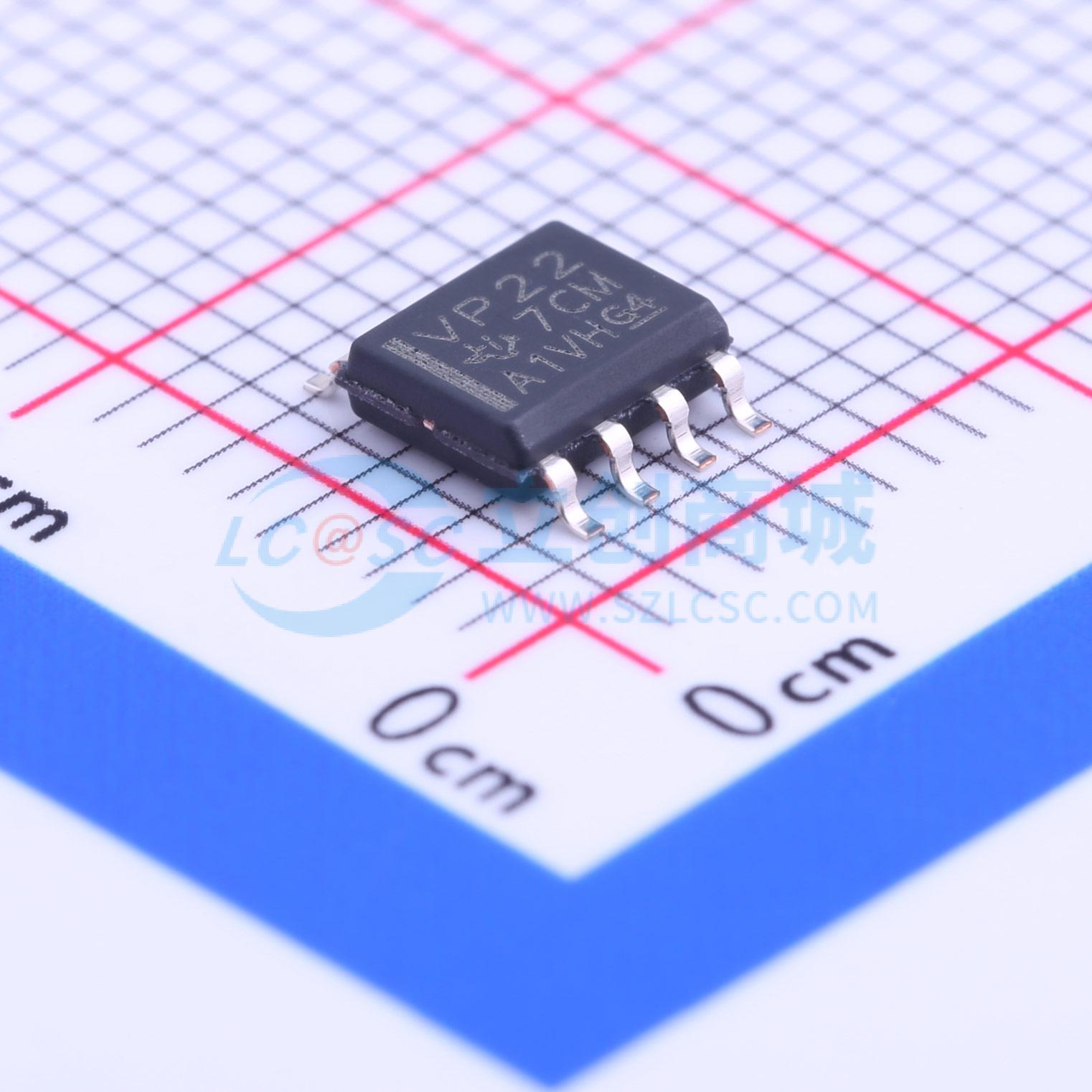

SN65HVD22DR
SN65HVD2x 扩展共模范围 RS-485 收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 扩展共模范围，高 ESD 保护，宽接收器迟滞和故障安全操作。适用于长电缆网络和其他恶劣环境。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65HVD22DR
- 商品编号
- C181231
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 数据速率 | 500Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±16kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 1uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；热关断保护；失效保护；使能关断；低功耗模式 |
商品概述
SN65HVD2x是扩展共模RS-485收发器系列，专为通过多点双绞线电缆实现双向数据传输设计，满足TIA/EIA-485-A标准的所有要求。该系列器件将三态差分驱动器与差分接收器相结合，由单个5V电源供电，驱动器差分输出和接收器差分输入在内部连接，构成差分总线端口，可为总线提供最小负载，可在扩展的共模电压范围内运行，额定工作温度范围为-40℃至85℃，不同子型号适配不同节点数量、传输速率和电缆长度需求。
商品特性
- 共模电压范围为-20V至25V，超出TIA/EIA-485标准要求范围两倍以上
- 部分子型号配备接收器均衡技术，可支持更长的电缆和更高的信号传输速率，改善差分总线应用的抖动性能
- 可支持最多256个节点的单位负载
- 总线I/O保护超过16kV HBM
- 内置失效防护接收器，可适配开路、短路和总线空闲情况，输入信号丢失后可在250微秒内输出高电平，防止噪声被误接收为有效数据
- 待机电源电流最大值为1μA，待机功耗低
- 接收器迟滞大于100mV
- 部分子型号支持受控驱动器输出压摆率，可减少高频噪声发射，提高长残桩应用的信号质量
应用领域
- 长电缆传输解决方案
- 工厂自动化
- 安全网络
- HVAC
- 严苛电气环境应用
- 电力逆变器
- 工业驱动器
- 数字电机控制器
- 远程传感器和终端
- 工业过程控制
- 环境控制系统
- 多点双向数据传输网络
- 长线缆网络应用
