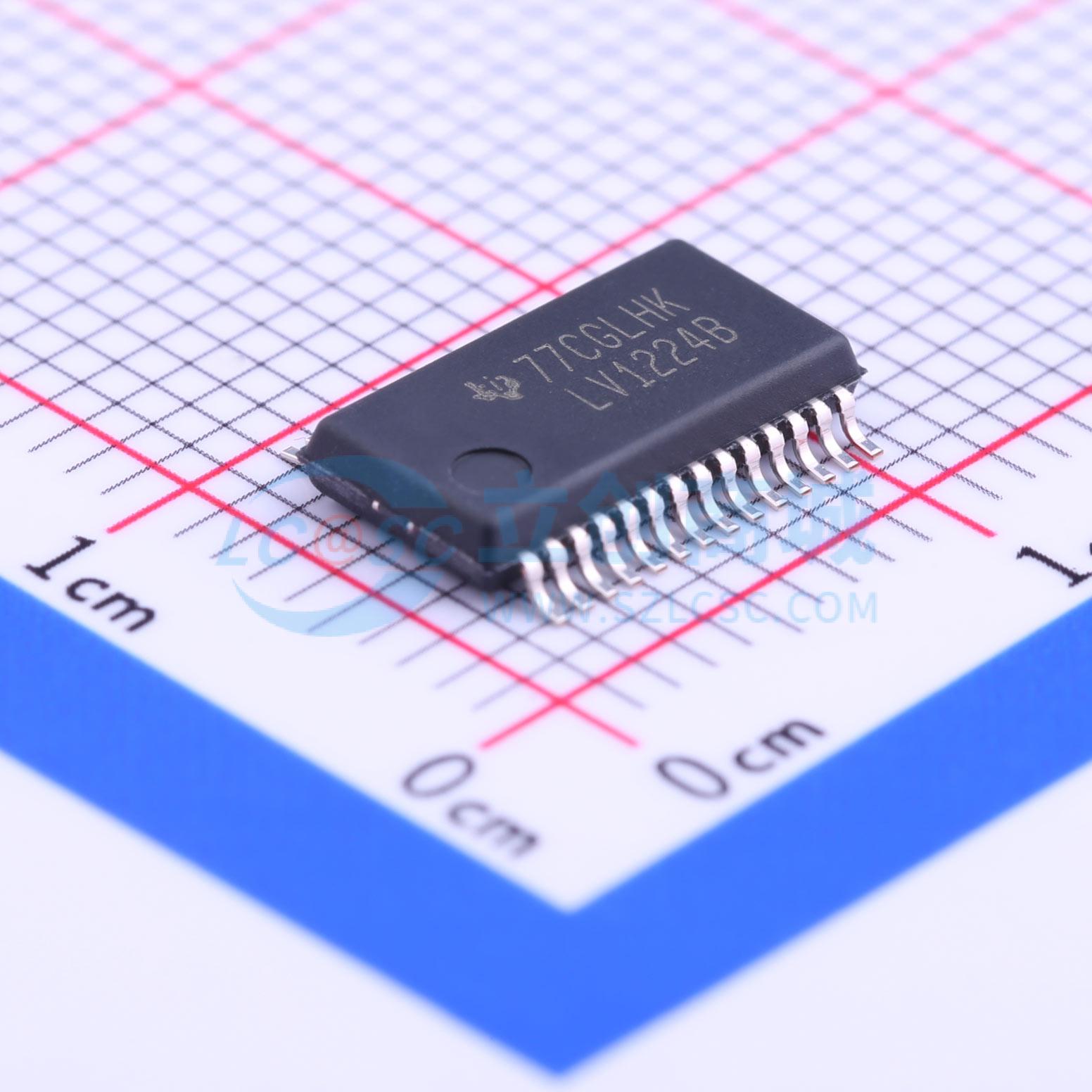

温馨提醒：图片仅供参考，商品以实物为准
SN65LV1224BDBR
10-MHz至66-MHz,10:1 LVDS串行器/解串器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该芯片组设计用于在差分背板或非屏蔽双绞线上以10 MHz到66 MHz的时钟速度传输数据。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65LV1224BDBR
- 商品编号
- C179679
- 商品封装
- SSOP-28-208mil
- 包装方式
- 编带
- 商品毛重
- 0.496克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LVDS芯片 | |
| 类型 | 解串器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 792Mbps | |
| 工作温度 | -40℃~+85℃ | |
| 电平标准 | LVDS | |
| 功能特性 | 低功耗待机/失效自动关断；故障安全 |
商品概述
SN65LV1023A串化器和SN65LV1224B解串器组成10位串并转换芯片组，可在LVDS差分背板或非屏蔽双绞线上以10MHz至66MHz的时钟速率传输接收串行数据，等效并行字速率为10MHz至66MHz，加上开销后串行数据编码吞吐量在120Mbps至792Mbps之间。芯片组共有五种工作状态：初始化模式、同步模式、数据传输模式、掉电模式、高阻模式。上电后可通过同步模式初始化链路，同步模式可让解串器在更短的指定时间参数内建立锁定；不需要数据传输时器件可进入掉电状态，也可在不丢失PLL锁定的情况下将输出引脚置于高阻状态。器件工作环境温度范围为-40℃至85℃，内置有限的ESD保护，存储或操作过程中需采取措施防止MOS栅极发生静电损坏。同步模式分为两种实现方式，快速同步可让解串器在确定时间帧内锁定串化器信号，随机锁定同步无需串化器发送特殊同步码，支持开环应用与热插入运行中的背板；解串器内置电路可检测误锁可能性，直到潜在误锁模式改变前不会激活锁定输出。
商品特性
- 系统时钟范围为10MHz~66MHz，串行LVDS数据有效负载带宽为100Mbps~660Mbps
- 是DS92LV1023/DS92LV1224的引脚兼容超集
- 66MHz工作频率下，芯片组典型功耗小于450mW
- 同步模式可实现更快锁定
- 带有锁定指示功能
- PLL无需外接元器件
- 提供28引脚SSOP封装和5×5mm QFN封装，QFN封装节省空间
- 符合工业温度应用要求
- 支持时钟可编程边沿触发
- 采用直通引脚排布，方便PCB布线
- 支持两种同步方式，适配不同应用场景
- 解串器内置误锁检测电路，可避免误锁定
应用领域
- 无线基站
- 背板互连
- DSLAM
