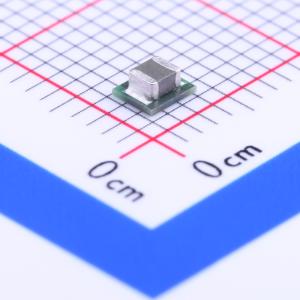

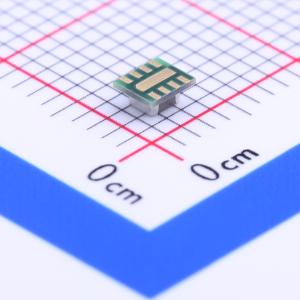

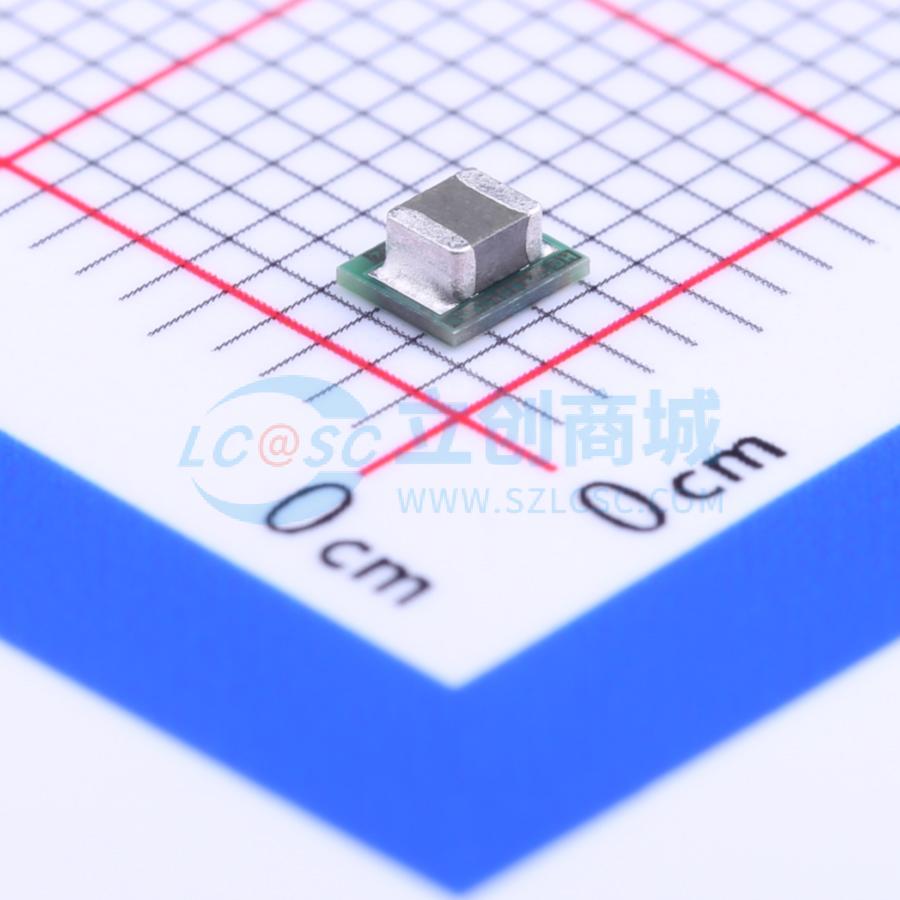

LMZ10500SILR
650mA降压型DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMZ10500 是一款易于使用的降压型 DC-DC 转换器,最大输入电压为 5.5V,输出电流可达 650mA。该模块集成了电感器,具有高效能、低输出噪声和集成补偿功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMZ10500SILR
- 商品编号
- C129318
- 商品封装
- LDFN-8-EP(2.6x3)
- 包装方式
- 编带
- 商品毛重
- 1.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | 600mV~3.6V | |
| 输出电流 | 650mA | |
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
LMZ10500 SIMPLE SWITCHER 纳米模块是一种易于使用的降压 DC-DC 解决方案，能够在空间受限的应用中驱动高达 650 mA 的负载。基本操作仅需要一个输入电容、一个输出电容、一个小的 VCON 滤波电容和两个电阻。纳米模块采用8引脚 LLP 封装，内置电感。还提供了基于内部电流限制的软启动功能、电流过载保护和热关断。
应用领域
- 负载点转换从3.3V和5V电源轨
- 空间受限的应用
- 低输出噪声应用
