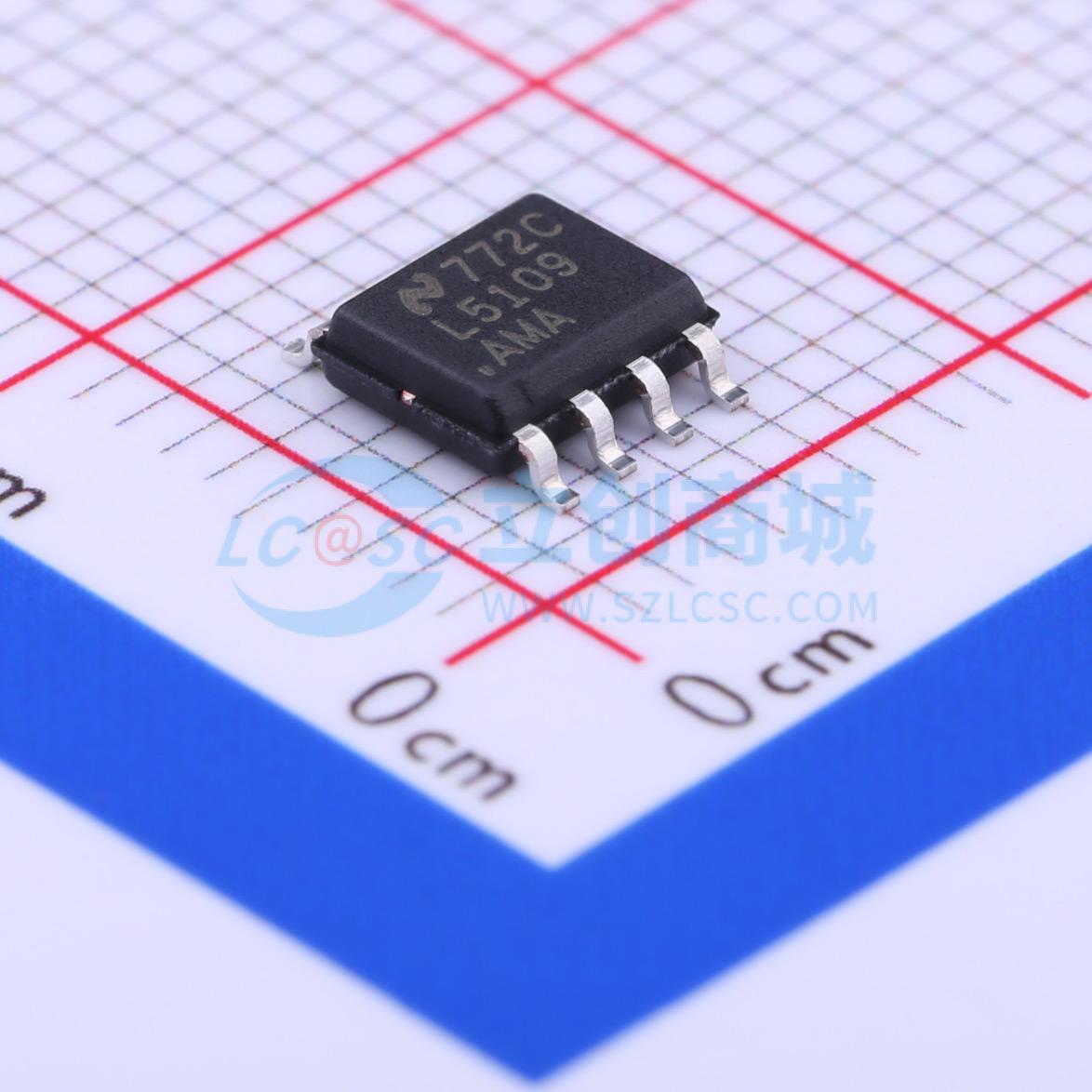

温馨提醒：图片仅供参考，商品以实物为准

LM5109AMAX/NOPB

高压、1A 峰值半桥栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM5109A 具有 8V UVLO 的 1A、100V 半桥栅极驱动器
品牌名称: TI(德州仪器)
商品型号: LM5109AMAX/NOPB
商品编号: C129332
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

	属性	参数值
	下降时间(tf)	15ns
	传播延迟 tpLH	32ns
	传播延迟 tpHL	30ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	输入高电平(VIH)	1.8V~2.2V
	输入低电平(VIL)	800mV~1.8V
	静态电流(Iq)	300uA

商品概述

LM5109A 是一款高性价比的高压栅极驱动器，专为在同步降压或半桥配置中驱动高端和低端 N 沟道 MOSFET 而设计。浮动高端驱动器能够在高达 90V 的轨电压下工作。输出通过 TTL 兼容输入阈值进行独立控制。强大的电平转换技术可高速运行，同时功耗低，并能将控制输入逻辑信号干净地转换为高端栅极驱动器信号。低端和高端电源轨均具备欠压锁定功能。该器件提供 SOIC 和热增强型 WSON 封装。

商品特性

可驱动高端和低端 N 沟道 MOSFET
1A 峰值输出电流（1.0A 灌电流 / 1.0A 拉电流）
独立的 TTL 兼容输入
自举电源电压高达 108V DC
快速传播时间（典型值 30 ns）
可驱动 1000 pF 负载，上升和下降时间为 15 ns
出色的传播延迟匹配（典型值 2 ns）
电源轨欠压锁定
低功耗
与 ISL6700 引脚兼容
采用行业标准的 SOIC-8 和热增强型 WSON-8 封装

应用领域

电流馈电推挽式转换器
半桥和全桥功率转换器
固态电机驱动器
双开关正激式功率转换器

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	1A
	拉电流(IOH)	1A
	工作电压	8V~14V
	上升时间(tr)	15ns
