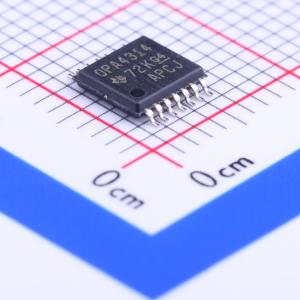

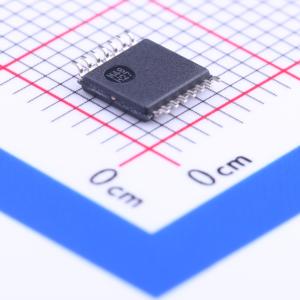

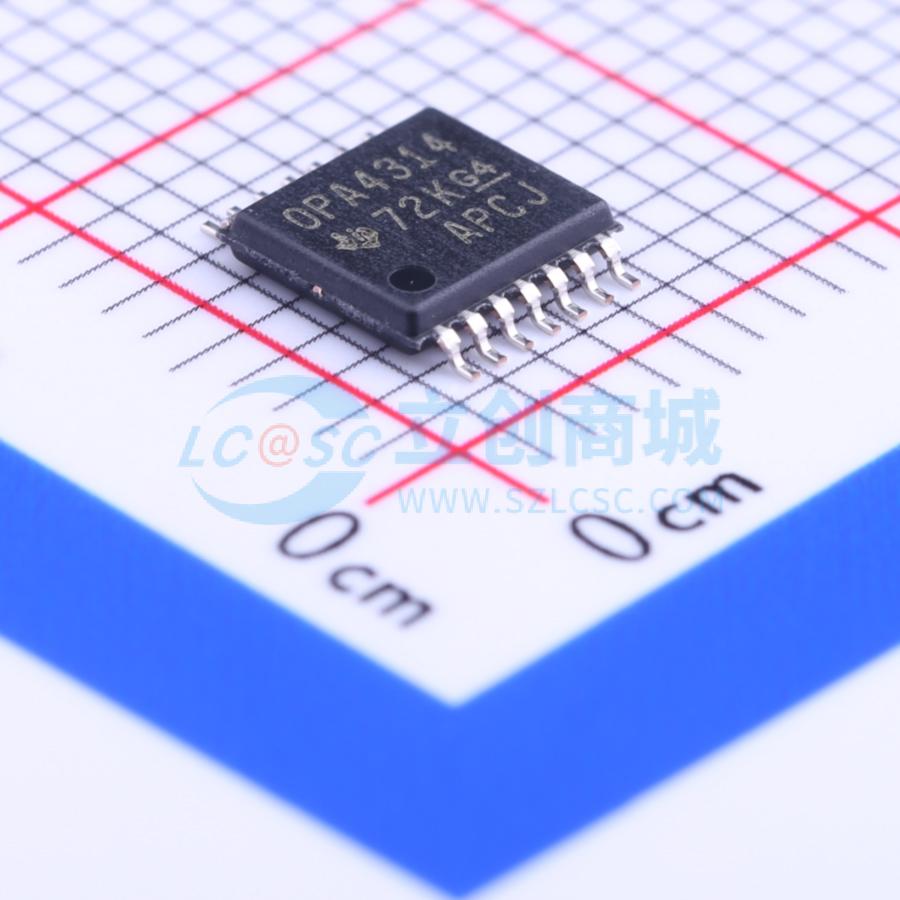

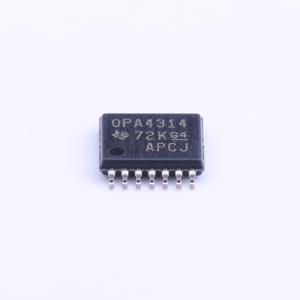

OPA4314AIPWR
3 MHz，低功耗、低噪声、轨到轨输入输出、1.8V CMOS 运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- OPA4314 四路、5.5V、3MHz、低噪声 (4.6nV/√Hz)、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA4314AIPWR
- 商品编号
- C129333
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 3MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 1.5V/us | |
| 输入偏置电流(Ib) | 0.2pA | |
| 输入失调电流(Ios) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 14nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 96dB | |
| 静态电流(Iq) | 150uA | |
| 输出电流 | 20mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.8V~5.5V | |
| 双电源电压(Vee~Vcc) | -2.75V~-900mV；900mV~2.75V | |
| 功能特性 | EMI滤波/RF抑制；ESD保护 |
商品概述
OPA314系列包含单通道OPA314、双通道OPA2314、四通道OPA4314，是新一代低功耗通用CMOS运算放大器，结合轨到轨输入输出摆幅、低静态电流、3MHz高带宽和极低噪声的特性，适合要求在成本和性能间达到良好平衡的应用。低输入偏置电流可支持源阻抗高达兆欧级的应用。该系列产品设计稳健，集成有单位增益稳定的射频/电磁干扰抑制滤波器，在过驱条件下不会出现反相，具备4kV人体模型的高静电放电保护，可在1.8V±0.9V至5.5V±2.75V的低电压状态下工作，额定工作温度范围为-40℃至125℃。不同型号产品对应多种封装：单通道OPA314采用SC70-5和SOT23-5封装，双通道OPA2314采用SO-8、MSOP-8和DFN-8封装，四通道OPA4314采用TSSOP-14封装。
商品特性
- 单通道静态电流典型值为150μA/通道
- 电源电压范围宽，为1.8V至5.5V
- 低噪声，1kHz条件下为14nV/√Hz
- 增益带宽为3MHz
- 输入偏置电流低，为0.2pA
- 偏移电压低，为0.5mV
- 单位增益稳定
- 内部集成射频/电磁干扰滤波器
- 具备4kV人体模型的高静电放电保护
- 过驱条件下不会出现反相
- 支持源阻抗高达兆欧级的应用
- 额定工作温度范围为-40℃至125℃
- 提供多种封装规格可选
应用领域
- 电池供电仪器
- 消费类应用
- 工业应用
- 医疗应用
- 笔记本电脑
- 便携式媒体播放器
- 光电二极管放大器
- 有源滤波器
- 远程感测
- 无线计量
- 手持测试设备
