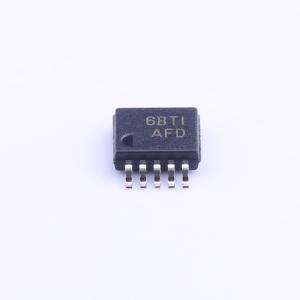

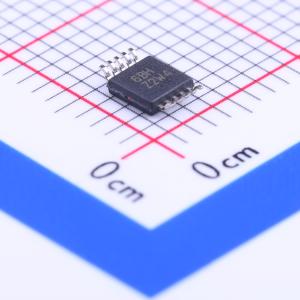

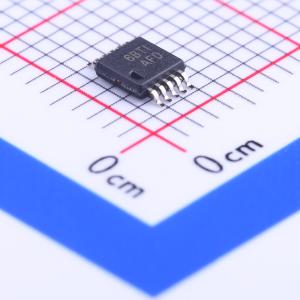

TPS60210DGSR

TPS6021x升压型稳压电荷泵可在1.8 V至3.6 V的输入电压下产生3.3 V ±4%的输出电压。这些器件通常由两节碱性、镍镉或镍氢电池供电，或由一节锂二氧化锰（或类似）纽扣电池供电，最低工作电压可达1.6 V。在2 V输入电压下，TPS60210和TPS60211的连续输出电流最小为100 mA，TPS60212和TPS60213的连续输出电流最小为50 mA。 可通过SNOOZE引脚对三种工作模式进行编程。当SNOOZE引脚为低电平时，器件进入休眠模式。在休眠模式下，器件的典型静态电流为2 μA，同时输出电压保持在3.3 V ±6%，低于大多数电池的自放电电流。休眠模式下的负载电流限制在2 mA以内。当SNOOZE引脚为高电平时，器件进入正常工作模式。在正常工作模式下，器件采用新开发的跳跃模式（linskip mode），在轻负载时采用节能的脉冲跳跃模式，当输出电流超过约7 mA的跳跃电流阈值时，无缝切换到低噪声的恒定频率线性调节模式。在该模式下，器件由内部振荡器驱动。若SNOOZE引脚接入时钟信号，器件将与外部时钟信号同步，从而可控制并最小化开关谐波。 构建一个完整的低纹波直流-直流转换器仅需四个外部电容。两个单端电荷泵的推挽工作模式可确保在电荷持续传输至输出端时实现低输出电压纹波。所有器件均可在满载电流下启动。器件内置低电量检测器，当电池电压降至用户设定的阈值电压以下时发出警告；还内置电源正常检测器，当输出电压达到标称值的约90%时激活。该直流-直流转换器无需电感，因此可将系统的电磁干扰（EMI）降至最低，便于在设计中使用。该器件采用小型10引脚MSOP封装（DGS）。 TPS6021x电荷泵可在1.8 V至3.6 V的输入电压下提供3.3 V的稳压输出。在将输出电压保持在3.3 V ±4%的同时，可提供最小100 mA的负载电流。该器件专为对空间要求苛刻的电池供电应用而设计，完整的转换器仅需四个外部电容。器件采用推挽拓扑结构，可实现最低的输出电压纹波。该转换器还针对极小的电路板空间进行了优化，采用小尺寸电容，单位输出电容的输出电流额定值最高。

• 输入电压范围为1.8 V至3.6 V时，输出电压稳压为3.3 V
• 休眠模式下的超低工作电流，典型值为2 μA
• 采用推挽拓扑结构，输出电压纹波小于5 mV(PP)
• 集成低电量和电源正常检测器
• 开关频率可与外部时钟信号同步
• 效率高达90%，静态电流为35 μA，可延长电池使用寿命
• 无需电感，易于设计、成本低、电磁干扰小
• 采用超小型10引脚MSOP封装，仅需四个外部电容，提供紧凑的转换器解决方案

• 在电池供电应用中替代带电感的直流-直流转换器
• 两节电池升压至3.3 V
• MSP430超低功耗微控制器及其他电池供电的微处理器系统
• 血糖仪及其他医疗仪器
• MP3便携式音频播放器
• 备用电池升压转换器
• 无绳电话、个人数字助理（PDA）
