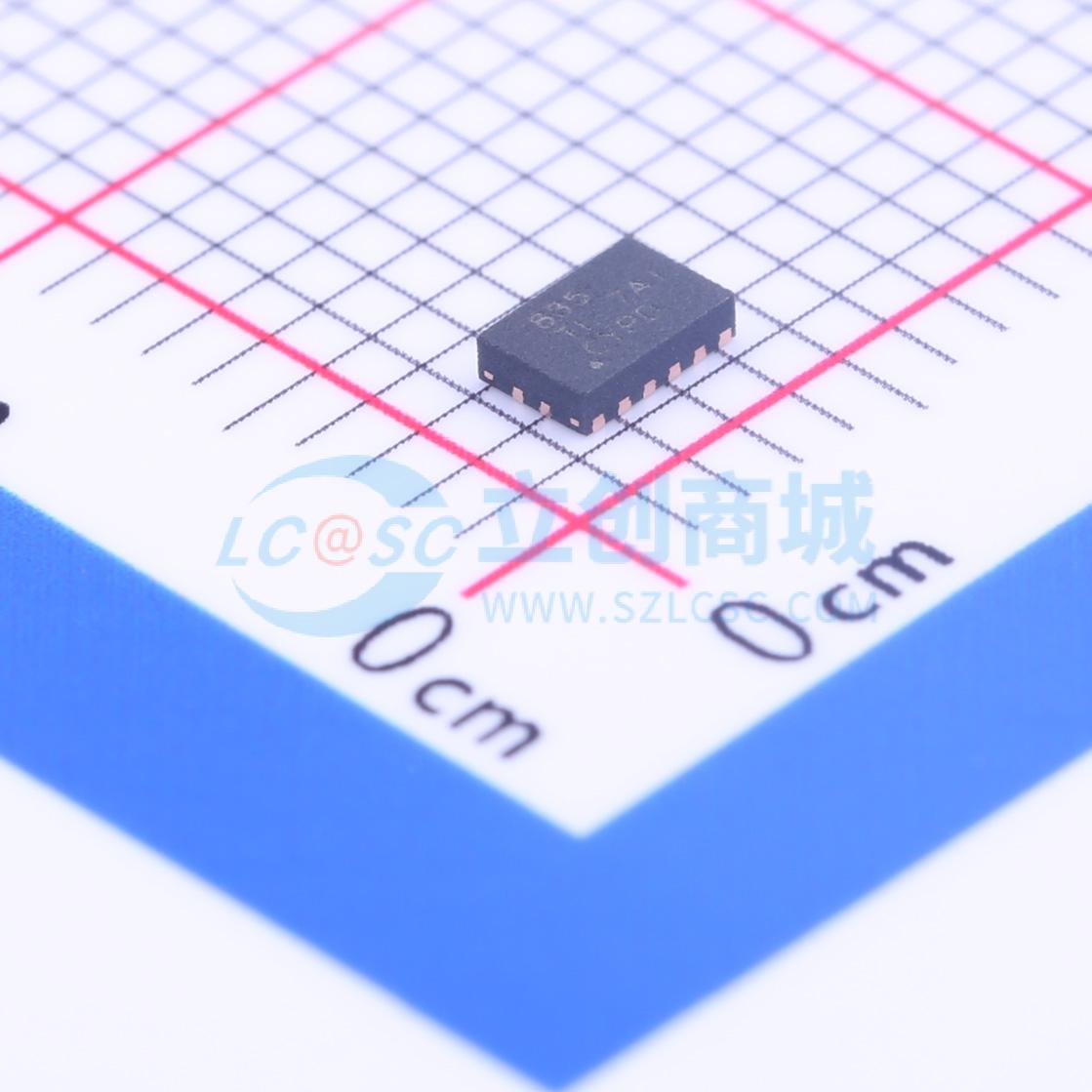

温馨提醒：图片仅供参考，商品以实物为准
DRV8835DSSR
DRV8835 双通道低压H桥IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DRV8835 12V、1.5A 双路 H 桥电机驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV8835DSSR
- 商品编号
- C129328
- 商品封装
- WSON-12-EP(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.066克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | 2 | |
| 输出电流 | 1.5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2V~7V | |
| 导通电阻 | 305mΩ | |
| 静态电流(Iq) | 95nA |
商品概述
DRV8835为相机、消费产品、玩具及其他低压或电池供电的运动控制应用提供了集成电机驱动解决方案。该器件有两个H桥驱动器，可驱动两个直流电机或一个步进电机，以及螺线管等其他设备。每个输出驱动模块由配置成H桥的N沟道功率MOSFET组成，用于驱动电机绕组。内部电荷泵可产生栅极驱动电压。 DRV8835每个H桥的输出电流最高可达1.5 A，电机电源电压范围为0 V至11 V，器件电源电压范围为2 V至7 V。 PHASE/ENABLE和IN/IN接口与行业标准器件兼容。 内部具备过流保护、短路保护、欠压锁定和过温保护等关断功能。 DRV8835采用小巧的12引脚WSON封装（环保：符合RoHS标准且无锑/溴）。
商品特性
- 双H桥电机驱动器
- 可驱动两个直流电机或一个步进电机
- 低MOSFET导通电阻：高侧 + 低侧为305 mΩ
- 每个H桥的最大驱动电流为1.5 A
- 可将桥路并联以实现3 A驱动电流
- 电机和逻辑电源引脚分开：
- 电机工作电源电压范围为0 V至11 V
- 逻辑电源电压范围为2 V至7 V
- 逻辑和电机电源引脚分开
- 灵活的PWM或PHASE/ENABLE接口
- 低功耗睡眠模式，最大电源电流为95 nA
- 小巧的2.00 mm × 3.00 mm WSON封装
应用领域
- 电池供电应用：
- 相机
- 数码单反相机镜头
- 消费产品
- 玩具
- 机器人
- 医疗设备
