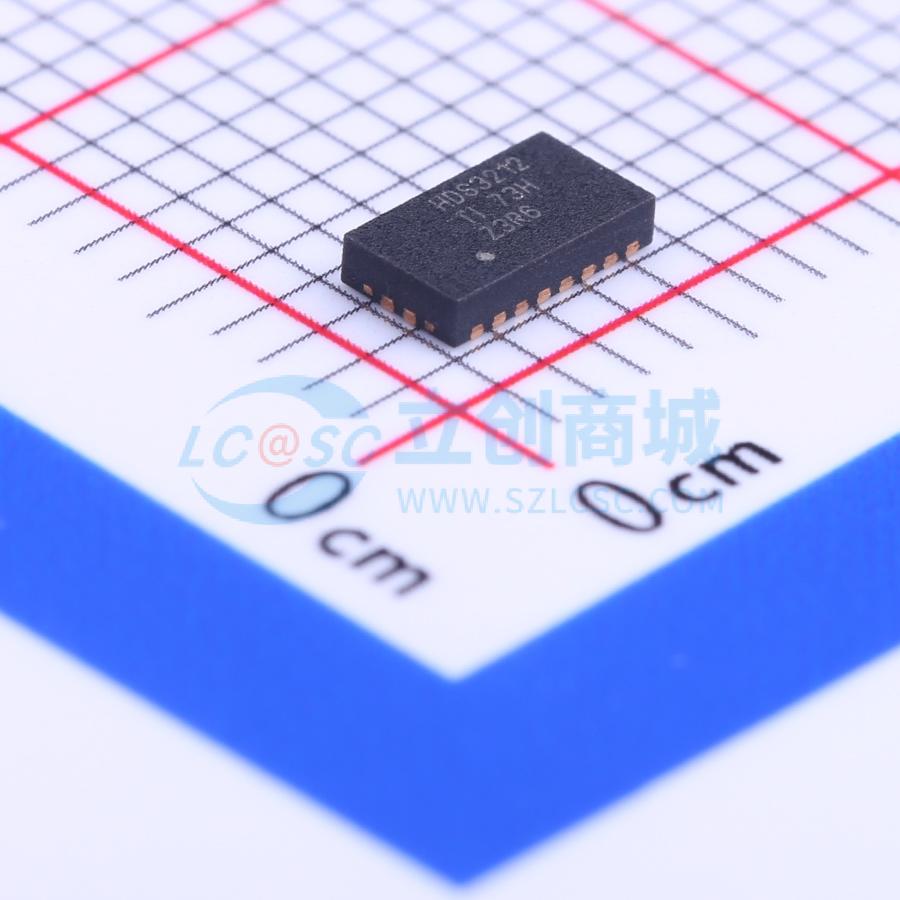

温馨提醒：图片仅供参考，商品以实物为准

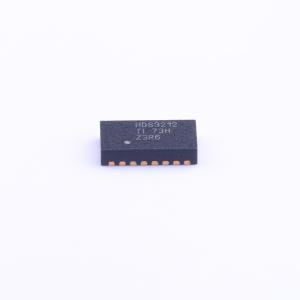

HD3SS3212RKSR

HD3SS3212x双通道差分2:1/1:2 USB 3.1 Mux/Demux

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 提供USB Type-C生态系统中USB 3.1 Gen 1和Gen 2数据速率的MUX/DEMUX解决方案。支持高达10 Gbps的数据速率。
品牌名称: TI(德州仪器)
商品型号: HD3SS3212RKSR
商品编号: C129320

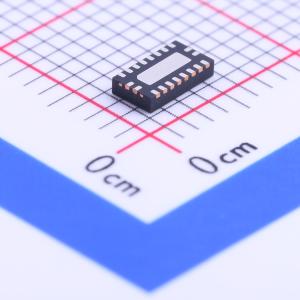

商品封装: TQFN-20-EP(2.5x4.5)
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

商品概述

为USB Type-C生态系统提供复用器/解复用器解决方案，适用于USB 3.1 Gen 1和Gen 2数据速率，与MIPI DSI/CSI、FPDLinkIII、LVDS和PCIe Gen II、III兼容，最高运行速率达10 Gbps，-3 dB差分带宽超过8 GHz，出色的动态特性（在5 GHz时）——串扰 = -32 dB，关断隔离度 = -19 dB，插入损耗 = -1.6 dB，回波损耗 = -12 dB，双向“复用/解复用”差分开关，支持0至2V的共模电压，单电源电压VCC为3.3 V，商业温度范围为0℃至70℃（HD3SS3212RKS），工业温度范围为-40℃至85℃（HD3SS3212IRKS）

商品特性

最高运行速率达10 Gbps
-3 dB差分带宽超过8 GHz
出色的动态特性（在5 GHz时）
串扰 = -32 dB
关断隔离度 = -19 dB
插入损耗 = -1.6 dB
回波损耗 = -12 dB
双向“复用/解复用”差分开关
支持0至2V的共模电压
单电源电压VCC为3.3 V
商业温度范围为0℃至70℃（HD3SS3212RKS）
工业温度范围为-40℃至85℃（HD3SS3212IRKS）

应用领域

USB Type-C生态系统
台式机和笔记本电脑
服务器/存储区域网络
PCI Express背板
共享I/O端口
FPDLinkII和FPDLinkIII切换

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	工作电压	2.7V~3.6V
	导通时间(ton)	500ns
	导通电阻(Ron)	5Ω

	属性	参数值
	关闭时间(toff)	500ns
	工作温度	0℃~+70℃
	导通电容(Con)	0.6pF
	带宽	8GHz
	传播延迟(tpd)	80ps
