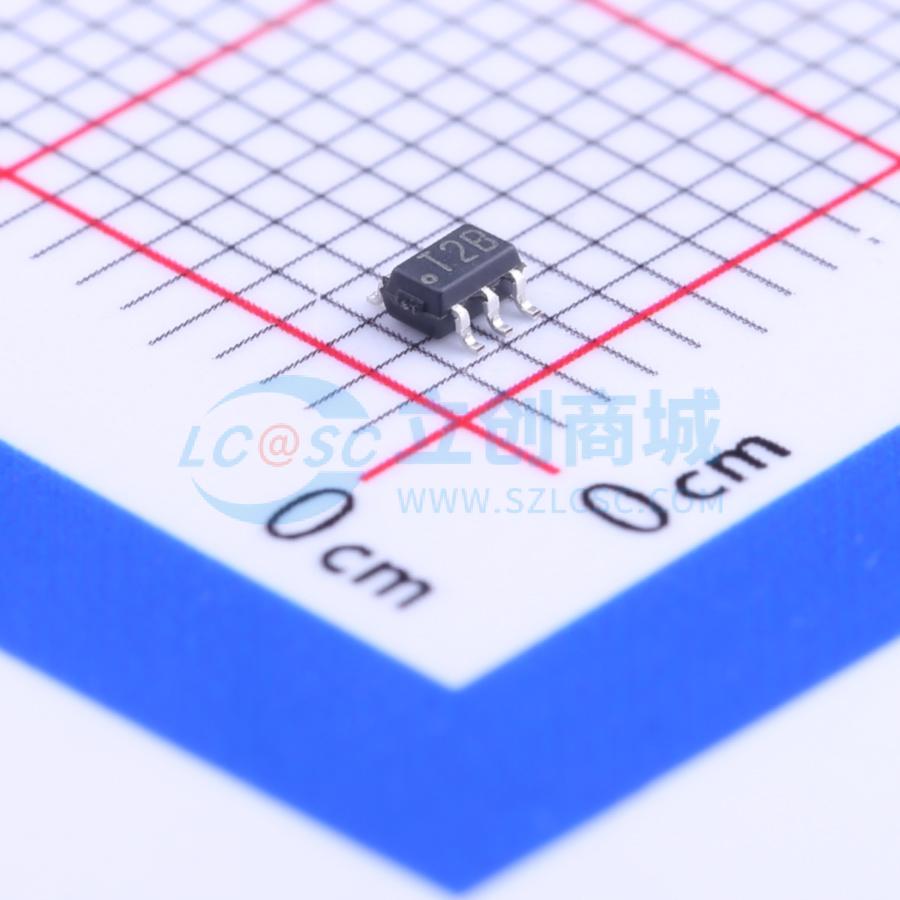

温馨提醒：图片仅供参考，商品以实物为准
LM20BIM7/NOPB
2.4V、10μA、SC70、DSBGA封装温度传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM20 ±1.5°C 模拟输出温度传感器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM20BIM7/NOPB
- 商品编号
- C129322
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | -55℃~+130℃ | |
| 精度 | ±1.5℃ | |
| 工作电压 | 2.4V~5.5V | |
| 待机电流 | 10uA |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 温度转换时间 | - | |
| 温度分辨率 | - | |
| 工作温度 | - | |
| 功能特性 | 低功耗待机 |
商品概述
LM20是一款精度模拟输出CMOS集成电路温度传感器，工作温度范围为-55℃~130℃，工作电源电压范围为2.4V~5.5V。传输函数以线性为主，带有轻微可预测的抛物线曲率，采用抛物线传输函数校准时，30℃环境温度下精度为±1.5℃，温度误差线性增加，在温度范围两端达到最大值±2.5℃。电源电压会影响温度范围：电源电压为2.7V~5.5V时，温度范围为-55℃~130℃；电源电压降至2.4V时，工作温度范围变为-30℃~130℃。该传感器静态电流小于10μA，静止空气中自发热小于0.02℃，固有低功耗特性使其可直接由逻辑门输出供电，无需额外关断电路。
商品特性
- 额定工作温度范围为-55℃至130℃，提供SC70和DSBGA两种封装
- 曲率误差可预测
- 适配远程应用
- 精度参数：30℃下最大误差范围为±1.5℃至±4℃，-55℃和130℃下最大误差范围为±2.5℃至±5℃
- 电源电压工作范围2.4V至5.5V
- 最大漏电流10μA
- 典型非线性度±0.4
- 最大输出阻抗160Ω
- 具备负载调节能力，负载电流0μA<IL<16μA时最大压降为2.5mV
- 静态电流小于10μA，静止空气中自发热低于0.02℃
- 固有低功耗，可直接由逻辑门输出供电，无需额外关断功能
应用领域
- 手机
- 计算机
- 电源模块
- 电池管理
- 传真机
- 打印机
- 暖通空调
- 磁盘驱动器
- 家用电器
