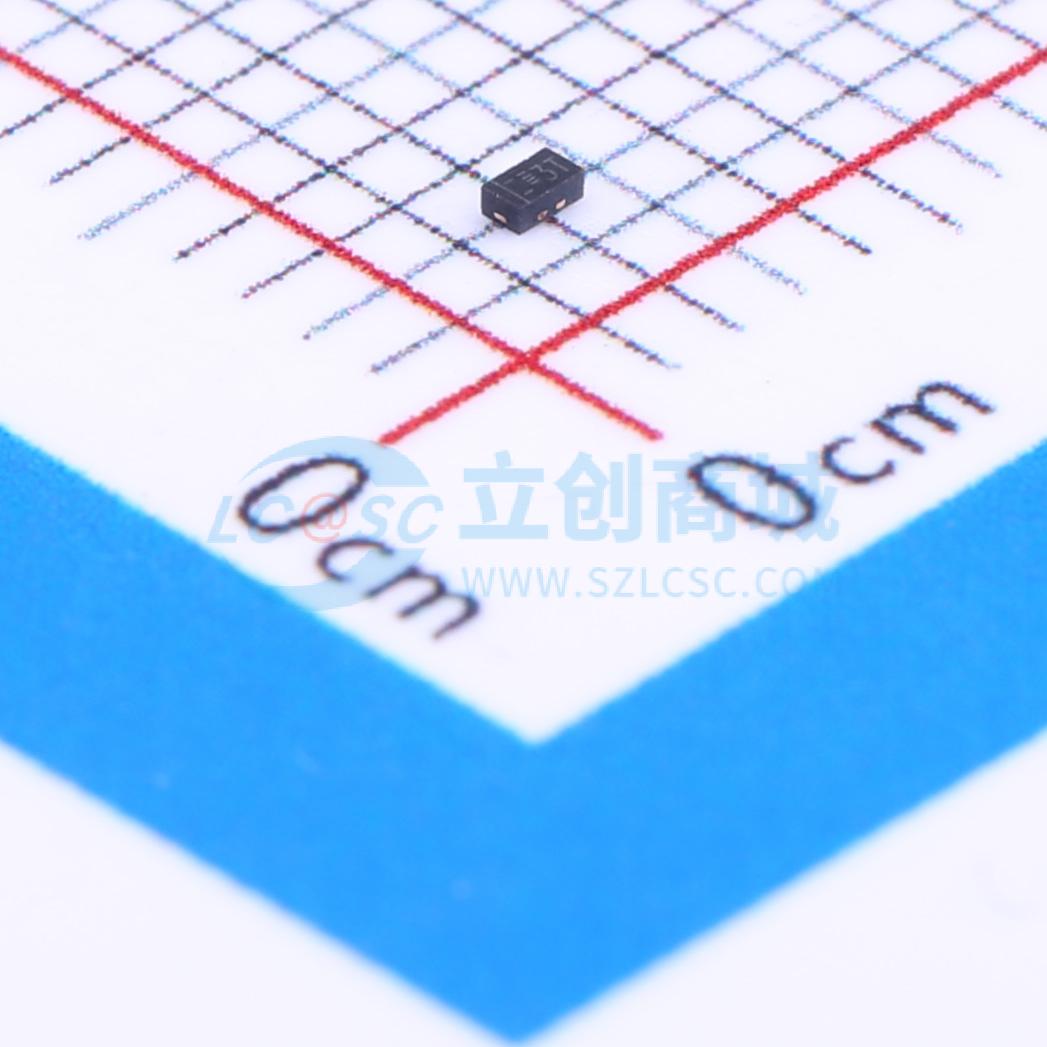

温馨提醒：图片仅供参考，商品以实物为准
RCLAMP0531T.TCT
双向TVS 5V截止 峰值脉冲电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RailClamp是一款超低电容瞬态电压抑制器（TVS），专为保护高速数据接口而设计。该器件专门用于保护连接到高速数据和传输线路的敏感元件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。
- 品牌名称
- SEMTECH
- 商品型号
- RCLAMP0531T.TCT
- 商品编号
- C116493
- 商品封装
- SLP1006-2
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 80W@8/20us | |
| 击穿电压 | 9.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-4 | |
| 类型 | TVS | |
| Cj-结电容 | 0.8pF |
商品概述
RailClamp是一款超低电容瞬态电压抑制器（TVS），专为保护高速数据接口而设计。该器件专门用于保护连接到高速数据和传输线路的敏感元件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。
商品特性
- 数据线瞬态保护符合IEC 61000 - 4 - 2（ESD）±20kV（空气）、±15kV（接触）；IEC 61000 - 4 - 4（EFT）40A（tp = 5/50 ns）；电缆放电事件（CDE）
- 超小型封装（1.0×0.6×0.4mm）
- 保护一条I/O线
- 低电容：0.8pF
- 低钳位电压
- 低工作电压：5.0V
- 固态硅雪崩技术
应用领域
- 手机及配件
- 数字视频接口（DVI）
- FM天线
- MDDI端口
- USB端口
- PCI Express
- 串行ATA
