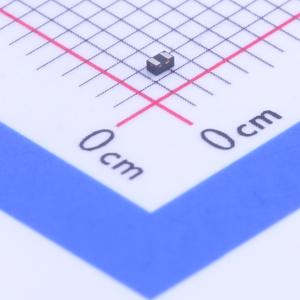

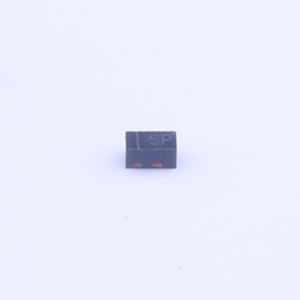

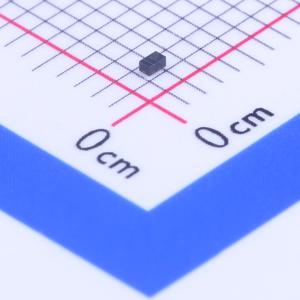

温馨提醒：图片仅供参考，商品以实物为准

UCLAMP0501P.TCT

单向ESD

品牌名称: SEMTECH
商品型号: UCLAMP0501P.TCT
商品编号: C117569
商品封装: SLP1006-2
包装方式: 编带
商品毛重: 0.031克(g)

商品参数

商品概述

μClamp™ 系列 TVS 阵列旨在保护敏感电子设备免受因静电放电 (ESD) 造成的损坏或闭锁。该系列专为在手机、笔记本电脑和个人数字助理 (PDA) 等便携式应用中替代多层压敏电阻 (MLV) 而设计。它采用大截面积结，可传导高瞬态电流。与 MLV 相比，它具有卓越的电气特性，如更低的钳位电压，且器件无性能衰减。它们具备适用于电路板级保护的理想特性，包括快速响应时间、低工作电压和钳位电压，以及无器件性能衰减。 μClamp™ 0501P 采用 2 引脚、符合 RoHS/WEEE 标准的 SLP1006P2 封装。尺寸为 1.0 × 0.6 × 0.5 mm。引脚间距为 0.65 mm，采用无铅 NiPdAu 镀层。每个器件可保护一条工作电压为 5 伏的线路。这使设计人员在不适合使用阵列的应用中能够灵活地保护单条线路。它们可用于满足 IEC 61000 - 4 - 2 标准 4 级（± 15 kV 空气放电、± 8 kV 接触放电）的 ESD 抗扰度要求。小尺寸与高 ESD 浪涌能力的结合使其非常适合用于手机、数码相机和 MP3 播放器等便携式应用。

商品特性

数据线瞬态保护，符合 IEC 61000 - 4 - 2（ESD）± 15kV（空气放电）、± 8kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（tp = 5/50ns）；电缆放电事件（CDE）
超小封装（1.0 x 0.6 x 0.5mm）
保护一条 I/O 或电源线
低钳位电压
工作电压：5V
低漏电流
固态硅雪崩技术

应用领域

-手机及配件-个人数字助理 (PDA)-笔记本电脑及手持设备-便携式仪器-数码相机-外设-MP3 播放器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	12.5V
	峰值脉冲电流(Ipp)	16A@8/20us
	峰值脉冲功率(Ppp)	200W@8/20us
	击穿电压	9V

	属性	参数值
	反向电流(Ir)	5uA
	通道数	单路
	工作温度	-55℃~+125℃@(Tj)
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
	Cj-结电容	160pF
