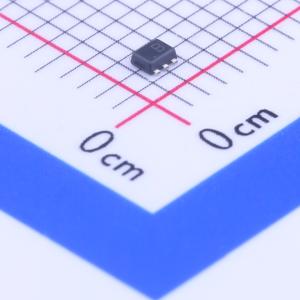

温馨提醒：图片仅供参考，商品以实物为准

UCLAMP0505A.TCT

单向TVS 5V截止峰值脉冲电流：7A@8/20us

SMT扩展库PCB免费打样

描述: μClampTM系列TVS阵列旨在保护敏感电子设备免受因ESD造成的损坏或闭锁影响。它们专为电路板空间有限的应用而设计。每个器件所需的PCB面积小于2.9mm²，可保护多达五条线路。它们是单向器件，可用于信号极性高于地电位的线路。TVS二极管是专门为瞬态抑制设计的固态器件。其特点是具有大截面积结，可传导高瞬态电流。它们具备用于电路板级保护的理想特性，包括快速响应时间、低工作电压和钳位电压，且器件不会老化。uClampTM0505A可用于满足IEC 61000 - 4 - 2标准4级的抗扰度要求。小型SC89封装使其非常适合用于便携式电子设备，如手机、个人数字助理（PDA）、笔记本电脑和数码相机。这些器件采用无铅、雾锡引脚镀层。它们兼容无铅和SnPb组装工艺。
品牌名称: SEMTECH
商品型号: UCLAMP0505A.TCT
商品编号: C117571
商品封装: SOT-666-6
包装方式: 编带
商品毛重: 0.029克(g)

商品参数

商品概述

μClampTM系列TVS阵列旨在保护敏感电子设备免受因ESD造成的损坏或闭锁影响。它们专为电路板空间有限的应用而设计。每个器件所需的PCB面积小于2.9mm²，可保护多达五条线路。它们是单向器件，可用于信号极性高于地电位的线路。 TVS二极管是专门为瞬态抑制设计的固态器件。其特点是具有大截面积结，可传导高瞬态电流。它们具备用于电路板级保护的理想特性，包括快速响应时间、低工作电压和钳位电压，且器件不会老化。 uClampTM0505A可用于满足IEC 61000 - 4 - 2标准4级的抗扰度要求。小型SC89封装使其非常适合用于便携式电子设备，如手机、个人数字助理（PDA）、笔记本电脑和数码相机。这些器件采用无铅、雾锡引脚镀层。它们兼容无铅和SnPb组装工艺。

商品特性

数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）±15kV（空气放电）、±8kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）
保护五条I/O线
超小型SC - 89封装（1.7×1.7×0.6mm），所需PCB面积小于2.9mm²
工作电压：5V
低泄漏电流
低工作电压和钳位电压
固态硅雪崩技术

应用领域

手机及配件
无绳电话
个人数字助理（PDA）
笔记本电脑和手持设备
便携式仪器
数码相机
外设
MP3播放器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	12V
	峰值脉冲电流(Ipp)	7A@8/20us
	峰值脉冲功率(Ppp)	100W@8/20us
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	五路
	工作温度	-55℃~+125℃@(Tj)
	防护等级	IEC 61000-4-2；IEC 61000-4-4
	类型	TVS
	Cj-结电容	60pF
