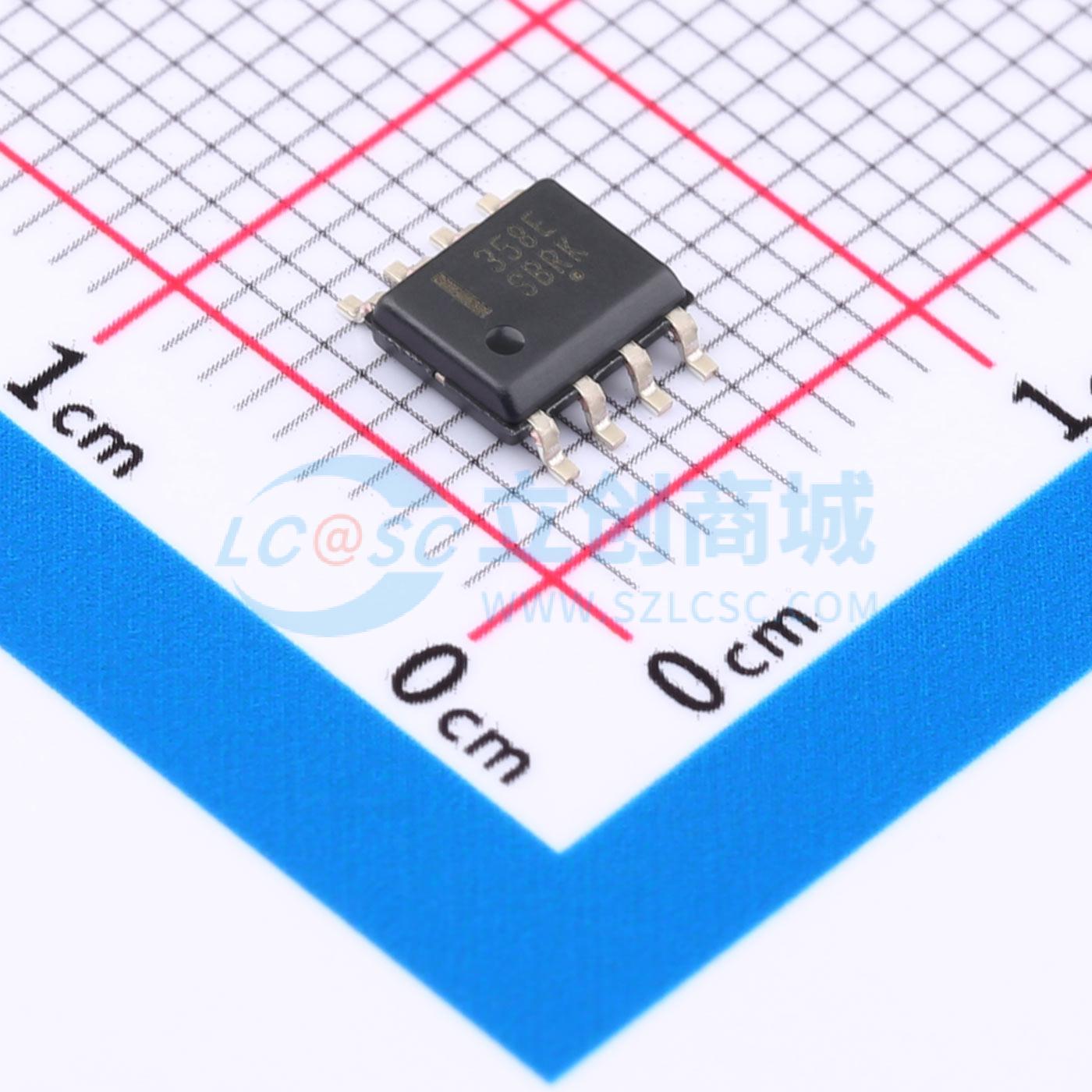

LM358EDR2G
单电源双运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这些双运算放大器采用了为四运算放大器优化的电路设计，具有低功耗、共模输入电压范围扩展至地/VEE 以及单电源或双电源供电的特点。LM358 系列相当于半个 LM324。在单电源应用中，相较于标准运算放大器类型，这些放大器具有多个显著优势
- 品牌名称
- onsemi(安森美)
- 商品型号
- LM358EDR2G
- 商品编号
- C117585
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | - | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | - | |
| 输入偏置电流(Ib) | 45nA | |
| 输入失调电流(Ios) | 5nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 70dB | |
| 静态电流(Iq) | 700uA | |
| 输出电流 | 40mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源电压 | 3V~32V | |
| 双电源电压(Vee~Vcc) | -16V~16V | |
| 功能特性 | 内置补偿；ESD保护 |
商品概述
本产品为单电源双运算放大器。这些双运算放大器采用了为四运算放大器优化的电路设计，具有低功耗消耗，共模输入电压范围可扩展至地/VEE，支持单电源或双电源工作。LM358系列相当于二分之一的LM324。与单电源应用中的标准运算放大器类型相比，这些放大器具有多个明显优势。它们可以在低至3.0 V或高达32 V的电源电压下工作，静态电流（单放大器基准）约为MC1741的五分之一。共模输入范围包含负电源，因此在许多应用中无需外部偏置元件。输出电压范围也包含负电源电压。LM358系列由两个内部补偿的两级运算放大器组成。每个放大器的第一级由差分输入器件Q20和Q18、输入缓冲晶体管Q21和Q17，以及差分转单端转换器Q3和Q4构成。第一级不仅实现第一级增益功能，还完成电平移位和跨导降低功能。通过降低跨导，可使用尺寸更小的补偿电容（仅5.0 pF），从而节省芯片面积。跨导降低通过拆分Q20和Q18的集电极实现。该输入级的另一个特点是，在单电源工作时，输入共模范围可包含负电源或地，不会使输入器件或差分转单端转换器饱和。第二级为标准电流源负载放大级。每个放大器由具有低温度系数的内部电压调节器偏置，因此可为每个放大器提供良好的温度特性以及出色的电源抑制性能。
商品特性
- 输出带短路保护
- 真差分输入级
- 单电源工作范围:3.0 V 至 32 V
- 低输入偏置电流
- 内部补偿
- 共模范围扩展至负电源
- 支持单电源和双电源工作
- 输入端配有ESD钳位，可提升器件坚固性且不影响工作
- 带NCV前缀的产品适用于要求独特场所和控制变更要求的汽车及其他应用；符合AEC-Q100认证，具备PPAP能力
- 器件符合无铅、无卤素/无BFR要求，符合RoHS标准
应用领域
- 汽车应用
