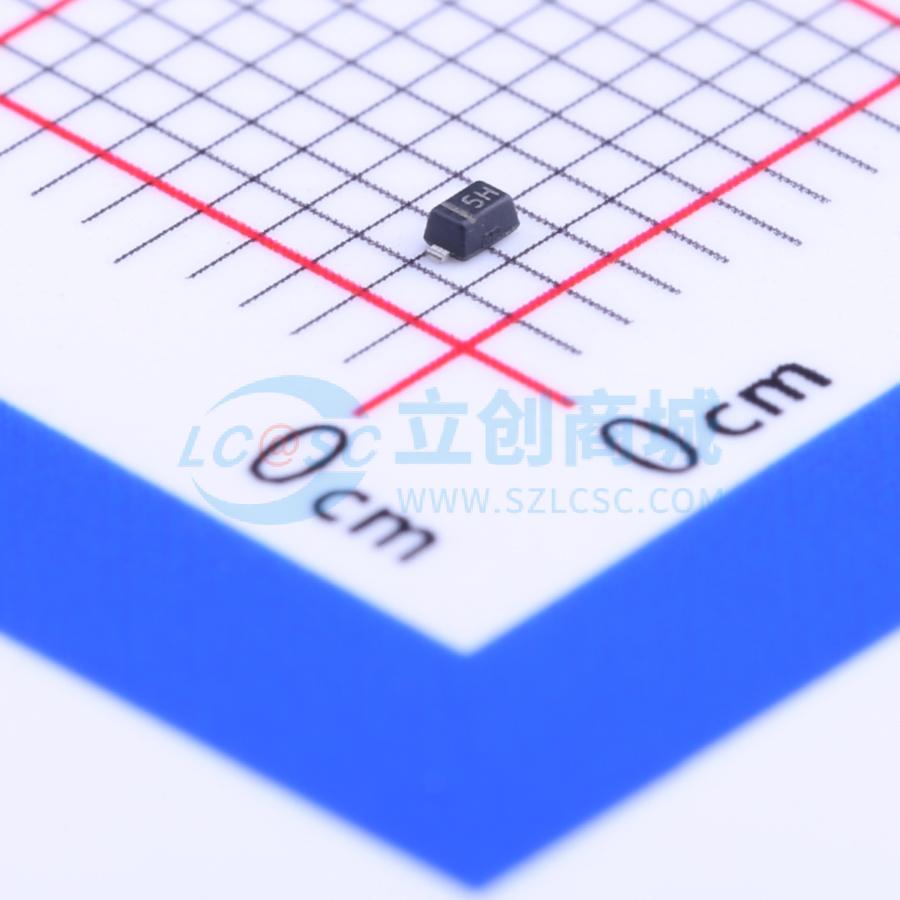

温馨提醒：图片仅供参考，商品以实物为准
UCLAMP0501H.TCT
单向TVS 5V截止 峰值脉冲电流：16A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- µClamp™系列TVS阵列旨在保护敏感电子设备免受因静电放电（ESD）造成的损坏或闭锁。该系列产品专为取代手机、笔记本电脑和个人数字助理（PDA）等便携式应用中的多层压敏电阻（MLV）而设计。其特点是具有大截面积结，可传导高瞬态电流。与MLV相比，它具有出色的电气特性，如更低的钳位电压，且不会出现器件性能退化的问题。它们具备用于电路板级保护的理想特性，包括快速响应时间、低工作电压和钳位电压，且无器件性能退化。µClampTM0501H采用超小型SOD - 523封装，非常适合用于手机、PDA、笔记本电脑和数码相机等便携式电子设备。它可保护一条工作电压为5伏的单向线路。在不适合使用阵列的应用中，它为设计人员提供了灵活保护单条线路的选择。此外，在电路板空间有限的应用中，它可以分散布置在电路板上。该器件可用于满足IEC 61000 - 4 - 2标准4级（±15KV空气放电、±8KV接触放电）的ESD抗扰度要求。
- 品牌名称
- SEMTECH
- 商品型号
- UCLAMP0501H.TCT
- 商品编号
- C117557
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12.5V | |
| 峰值脉冲电流(Ipp) | 16A | |
| 峰值脉冲功率(Ppp) | 240W | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃@(Tj) | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-4 | |
| 类型 | TVS | |
| Cj-结电容 | 160pF |
商品概述
µClamp™系列TVS阵列旨在保护敏感电子设备免受因静电放电（ESD）造成的损坏或闭锁。该系列产品专为取代手机、笔记本电脑和个人数字助理（PDA）等便携式应用中的多层压敏电阻（MLV）而设计。其特点是具有大截面积结，可传导高瞬态电流。与MLV相比，它具有出色的电气特性，如更低的钳位电压，且不会出现器件性能退化的问题。它们具备用于电路板级保护的理想特性，包括快速响应时间、低工作电压和钳位电压，且无器件性能退化。 µClampTM0501H采用超小型SOD - 523封装，非常适合用于手机、PDA、笔记本电脑和数码相机等便携式电子设备。它可保护一条工作电压为5伏的单向线路。在不适合使用阵列的应用中，它为设计人员提供了灵活保护单条线路的选择。此外，在电路板空间有限的应用中，它可以分散布置在电路板上。 该器件可用于满足IEC 61000 - 4 - 2标准4级（±15KV空气放电、±8KV接触放电）的ESD抗扰度要求。
商品特性
- 数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）±15kV（空气放电）、±8kV（接触放电），IEC 61000 - 4 - 4（EFT）40A（tp = 5/50 ns），线缆放电事件（CDE）标准
- 超小型SOD - 523封装（1.7×0.9×0.7mm）
- 保护一条I/O或电源线
- 低钳位电压
- 工作电压：5V
- 低泄漏电流
- 固态硅雪崩技术
应用领域
- 手机及配件
- 无绳电话
- 个人数字助理（PDA）
- 笔记本电脑及手持设备
- 便携式仪器
- 数码相机
- 外设
- MP3播放器
