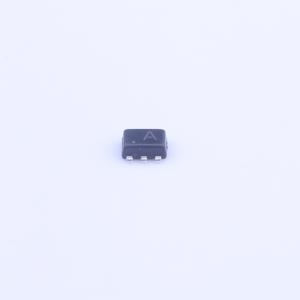

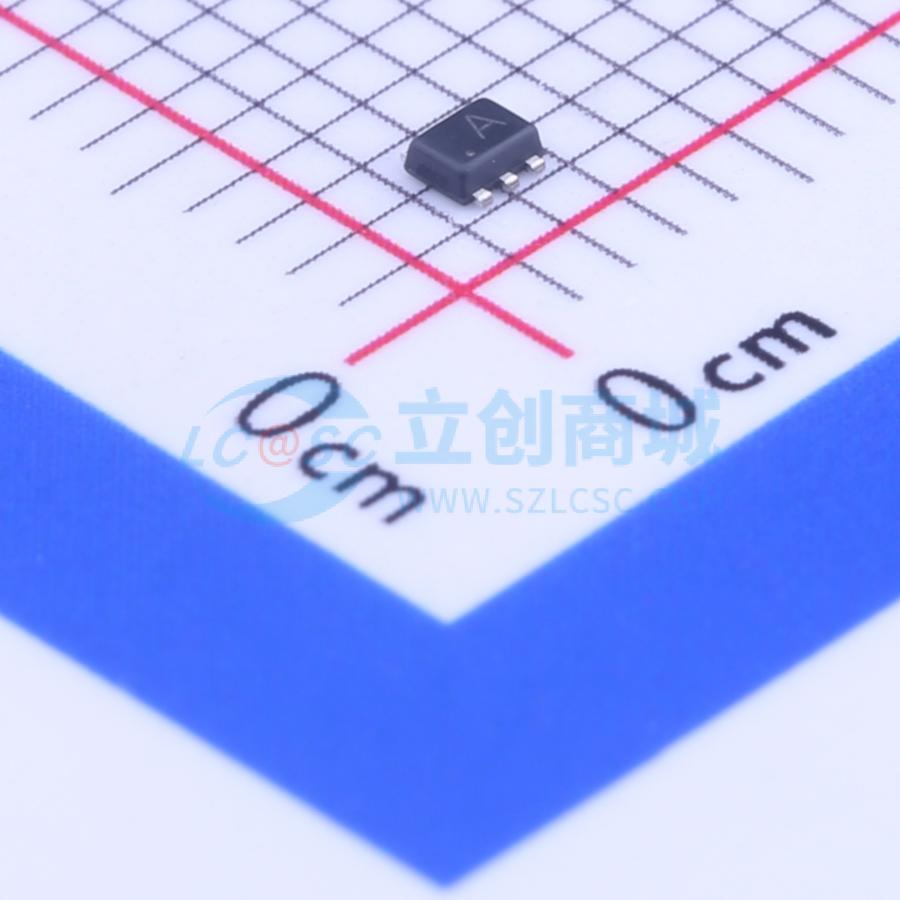

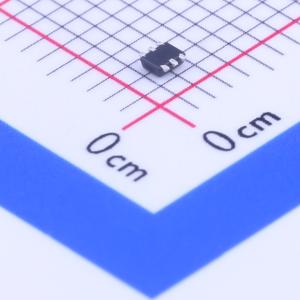

RCLAMP0502A.TCT

RailClamp系列由超低电容的TVS阵列组成，旨在保护高速数据接口。该系列专为保护连接到高速数据和传输线路的敏感元件而设计，使其免受由ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压影响。它们适用于电路板空间有限的应用场景。每个器件所需的PCB面积小于2.9 mm²，可保护两条高速数据线。 该单片设计在单个封装中集成了浪涌额定、低电容的转向二极管和一个TVS二极管。每条线路对地的典型电容为0.9 pF，线路间的典型电容为0.3 pF。每条线路的电容匹配良好，可确保信号平衡一致。直通式设计进一步保证了信号完整性。提供与TVS的连接，用于保护外部电压总线，如USB应用中的电压总线。该器件针对便携式电子设备的ESD保护进行了优化。它们可用于满足IEC 61000 - 4 - 2（4级 ±15 kV空气放电、±8 kV接触放电）的ESD抗扰度要求。 RClamp0502A采用6引脚、符合RoHS/WEEE标准的SC - 89（SOT - 666）封装。其尺寸为1.6×1.6×0.6 mm。引脚采用无铅哑光锡镀层。小封装使其非常适合用于手机、笔记本电脑和数码相机等便携式电子设备。

• 符合IEC 61000 - 4 - 2（ESD）±15 kV（空气放电）、±8 kV（接触放电）和IEC 61000 - 4 - 4（EFT）40A（5/50ns）标准的高速数据线瞬态保护
• 直通式设计，便于高速数据线应用的布局
• 最多可保护两条I/O线和电源线
• 高速接口的低电容（<0.9 pF）
• 超小封装，所需PCB面积小于2.9 mm²
• 低漏电流和钳位电压
• 低工作电压：5.0V
• 固态硅雪崩技术

• USB 2.0高速接口
• 10/100/1000以太网端口
• 高清多媒体接口（HDMI）
• 数字视频接口（DVI）
• 显示器和平板显示器
• 视频图形卡
• IEEE 1394高速火线端口
