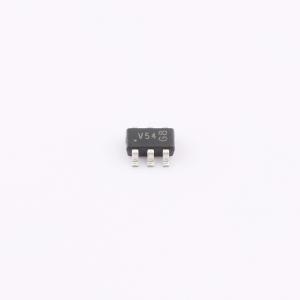

RCLAMP0554S.TCT
TVS 5V截止 峰值浪涌电流：25A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 5V,25A,Cj=5pF
- 品牌名称
- SEMTECH
- 商品型号
- RCLAMP0554S.TCT
- 商品编号
- C117564
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 25A@8/20us | |
| 峰值脉冲功率(Ppp) | 375W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 5pF |
商品概述
RailClamp® 是一款低电容 TVS 阵列，专为保护高速数据接口而设计。该系列专为保护连接到数据和传输线路的敏感组件而设计，使其免受静电放电 (ESD)、电气快速瞬变 (EFT) 和雷击引起的过电压影响。 独特的设计在单个封装中集成了八个浪涌额定、低电容的转向二极管和一个 TVS 二极管。在瞬态条件下，转向二极管将瞬态电流引导至电源线的正端或接地。内部 TVS 二极管可防止电源线上出现过电压，保护任何下游组件。 RClamp®0554S 采用 6 引脚 SOT - 23 封装。引脚采用无铅哑光锡镀层。每个器件最多可保护四条高速线路。它们可用于满足 IEC 61000 - 4 - 2 标准第 4 级（15kV 空气放电、8kV 接触放电）的 ESD 抗扰度要求。小尺寸、低电容和高浪涌能力的结合使其非常适合用于以太网、USB 2.0 和视频接口等应用。
商品特性
- 高速数据线的 ESD 保护，符合 IEC 61000 - 4 - 2（ESD）± 15kV（空气放电）、± 8kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）；IEC 61000 - 4 - 5（雷击）25A（8/20 μs）
- 带内部 TVS 二极管的浪涌额定二极管阵列
- 小封装节省电路板空间
- 保护四条 I/O 线和电压总线
- 低电容：5pF（VR = 0V）
- 低钳位电压
- 低工作电压：5.0V
- 固态硅雪崩技术
应用领域
- USB 2.0 电源和数据线保护
- 10/100/1000 以太网
- 视频图形卡
- 显示器和平板显示器
- 数字视频接口 (DVI)
- 笔记本电脑
- IEEE 1394 火线端口
