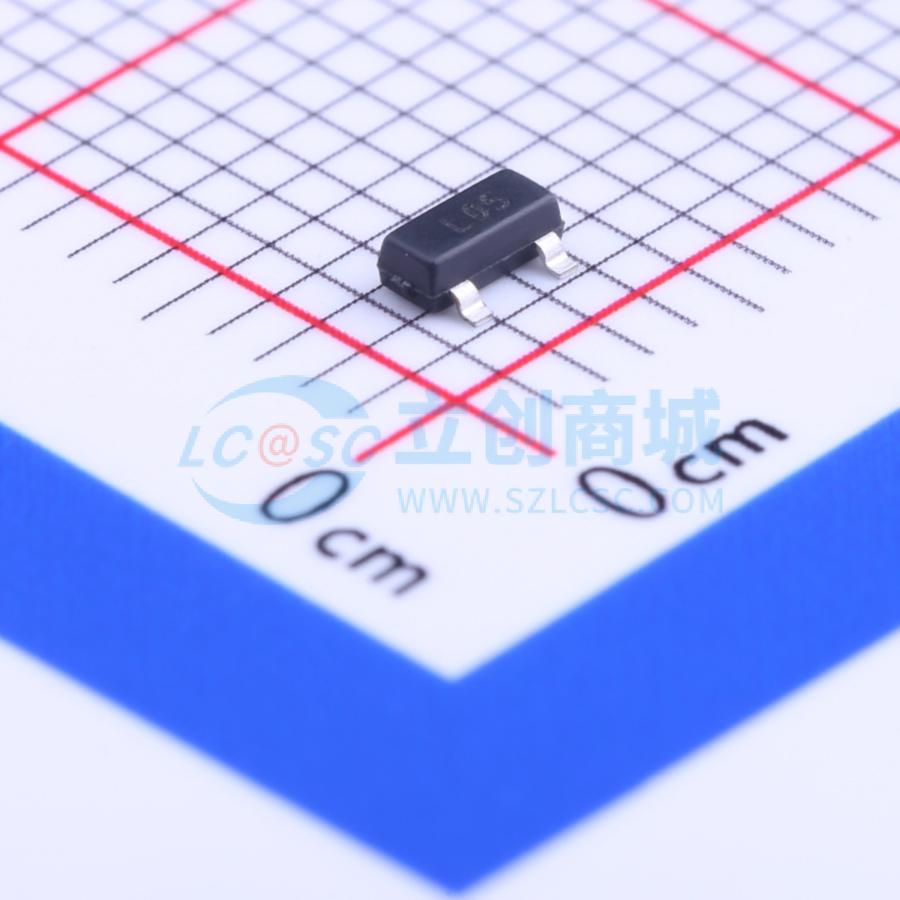

温馨提醒：图片仅供参考，商品以实物为准
SL05.TCT
单向TVS 5V截止 峰值浪涌电流：17A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 5V,5A,Cj=5pF
- 品牌名称
- SEMTECH
- 商品型号
- SL05.TCT
- 商品编号
- C117566
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 11V | |
| 峰值脉冲电流(Ipp) | 17A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 20uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 5pF |
商品概述
SL系列TVS阵列旨在保护敏感电子设备，避免其因ESD、雷击和其他电压引起的瞬态事件而损坏或出现闩锁效应。它们提供5V、12V、15V和24V的工作电压。 TVS二极管是专门为瞬态抑制而设计的固态器件。它们具备用于电路板级保护的理想特性，包括快速响应时间、低工作电压和钳位电压，且不会出现器件性能退化。SL系列器件的特点是在标准TVS二极管上串联一个低电容、快速开关补偿二极管。这有效地将器件的总电容降低至小于5pF，使其成为适用于高速接口的集成式低电容解决方案。 SL系列器件可用于满足IEC 61000 - 4 - 2标准4级的抗扰度要求。
商品特性
- 为高速数据线提供瞬态保护，符合IEC 61000 - 4 - 2（ESD）±15kV（空气放电）、±8kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）；IEC 61000 - 4 - 5（雷击）12A（8/20μs）标准
- 小封装，适用于便携式电子设备
- 两个器件可保护一条线路
- 低电容，适用于高速数据线
- 工作电压：5V、12V、15V和24V
- 固态硅雪崩技术
应用领域
- 高速数据线
- 手机及配件
- 通用串行总线（USB）端口保护
- 便携式仪器
- 局域网/广域网设备
- 外围设备
