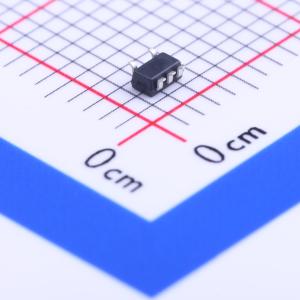

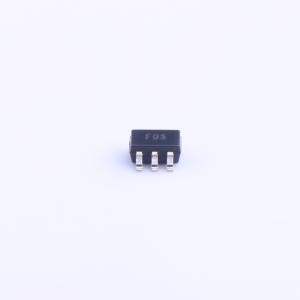

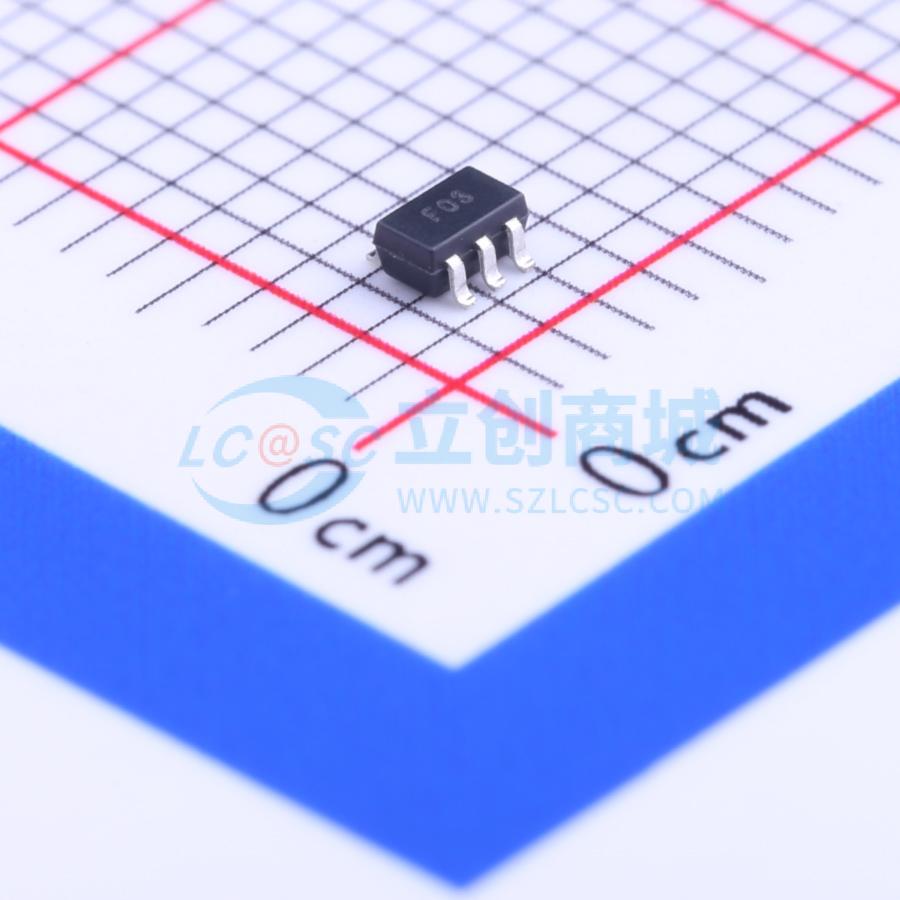

SMF3.3.TCT

TVS 3.3V截止

品牌名称: SEMTECH
商品型号: SMF3.3.TCT
商品编号: C117568
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.034克(g)

商品参数

商品概述

SMF系列TVS阵列旨在保护敏感电子设备免受因静电放电（ESD）、雷击和其他电压引起的瞬态事件造成的损坏或闭锁。每个器件可保护多达四条工作电压为3.3伏的线路。 SMF3.3是专门为瞬态抑制而设计的固态器件。它采用Semtech专有的EPD工艺技术制造。与传统的pn结工艺相比，EPD工艺可提供低关断电压，同时显著降低漏电流和电容。它们具有快速响应时间、低钳位电压且无器件性能退化等特性，非常适合用于电路板级保护。 SMF3.3可满足IEC 61000 - 4 - 2标准4级（±15kV空气放电、±8kV接触放电）的抗扰度要求。小型SC70 - 5L封装使其非常适合用于手机、个人数字助理（PDA）和笔记本电脑等便携式电子设备。

商品特性

数据线ESD保护符合IEC 61000 - 4 - 2（ESD）±15kV（空气放电）、±8kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）
适用于便携式电子设备的小型封装
保护四条I/O线路
工作电压：3.3V
低漏电流
低工作电压和钳位电压
固态EPD TVS技术

应用领域

手机及配件
无绳电话
个人数字助理（PDA）
笔记本电脑和手持设备
便携式仪器
数码相机
外设
MP3播放器

数据手册PDF

放大查看下载PDF

交货周期

订货10-14个工作日

购买数量

(3000个/圆盘，最小起订量 3000 个)

个

起订量：3000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	3.3V
	钳位电压	5.5V；8V
	峰值脉冲电流(Ipp)	5A@8/20us
	峰值脉冲功率(Ppp)	40W@8/20us
	击穿电压	3.5V

	属性	参数值
	反向电流(Ir)	500nA
	通道数	四路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
	Cj-结电容	12pF；25pF；30pF
