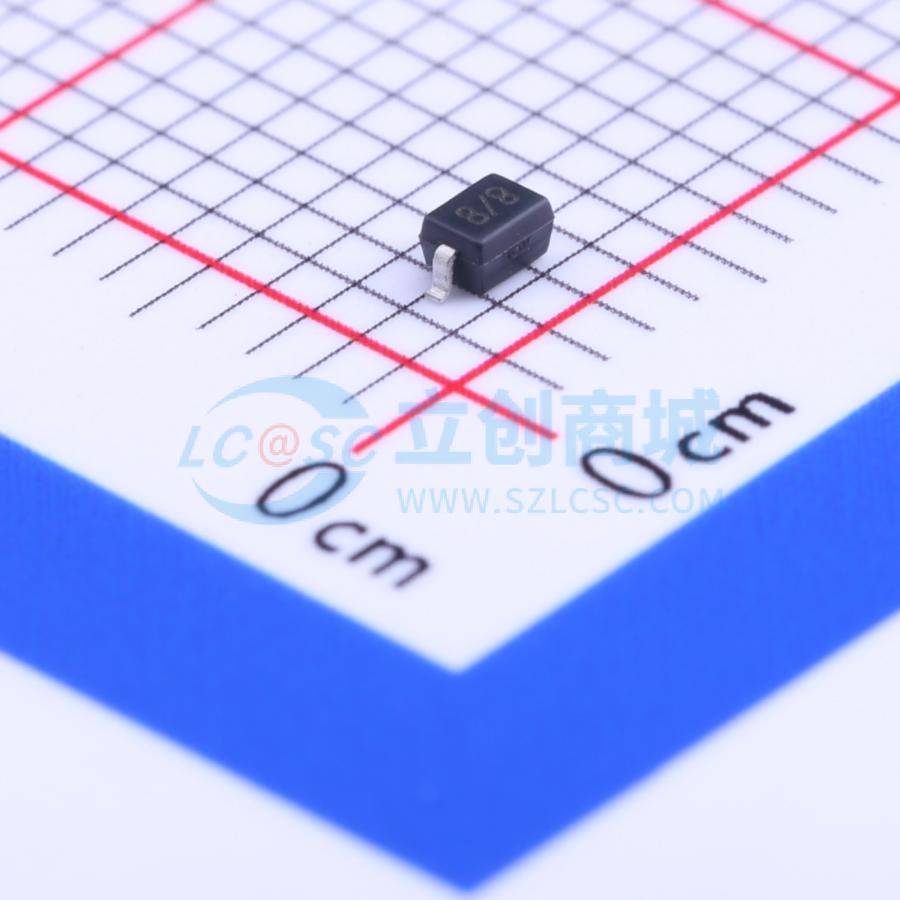

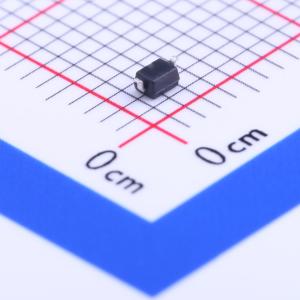

SD24C.TCT

描述: 24V,8A,Cj=50pF
品牌名称: SEMTECH
商品型号: SD24C.TCT
商品编号: C117563
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.032克(g)

商品参数

商品概述

SDxxC TVS二极管专为在手机、笔记本电脑和个人数字助理（PDA）等便携式应用中替代多层压敏电阻（MLV）而设计。与MLV相比，它们具有卓越的电气特性，如更低的钳位电压，且器件不会老化。SDxxC系列TVS二极管旨在保护敏感半导体元件，使其免受静电放电（ESD）和其他电压瞬变事件的损坏或干扰。 SDxxC采用SOD - 323封装，可保护一条双向线路。其工作电压为5 - 24伏。这些器件与0805 MLV器件占用相同的PCB焊盘面积。在不适合使用阵列的应用中，它们为设计人员提供了保护单条线路的灵活性。此外，在电路板空间有限的应用中，可将其“分散”布置在电路板周围。它们可用于满足IEC 61000 - 4 - 2标准的ESD抗扰度要求（4级，±15KV空气放电、±8KV接触放电）。

商品特性

350瓦峰值脉冲功率（tp = 8/20μs）
数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）±15kv（空气放电）、±8kv（接触放电）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）；IEC 61000 - 4 - 5（雷击）24A（8/20µs）
适用于便携式电子产品的小封装
在ESD保护应用中可替代MLV
保护一条I/O或电源线
低钳位电压
工作电压：5V、12V、15V、24V
低漏电流
固态硅雪崩技术

应用领域

手机及配件
基于微处理器的设备
个人数字助理（PDA）
笔记本电脑、台式电脑和服务器
便携式仪器
寻呼机
外设

数据手册PDF

放大查看下载PDF

交货周期

订货10-14个工作日

购买数量

(3000个/圆盘，最小起订量 3000 个)

个

起订量：3000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	24V
	钳位电压	44V
	峰值脉冲电流(Ipp)	8A@8/20us
	峰值脉冲功率(Ppp)	350W
	击穿电压	26.7V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	单路
	工作温度	-55℃~+125℃@(Tj)
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	50pF
