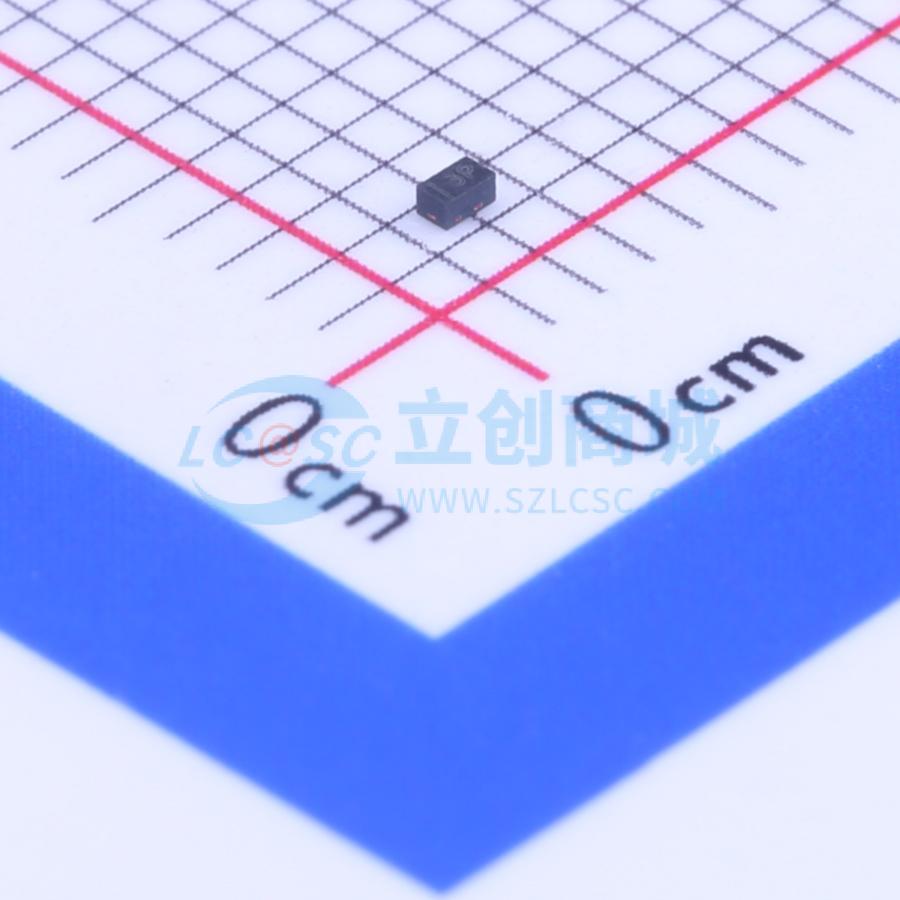

温馨提醒：图片仅供参考，商品以实物为准
UCLAMP3301P.TCT
单向TVS 3.3V截止 峰值脉冲电流：5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- A钳位瞬态电压抑制（TVS）二极管专为在手机、笔记本电脑和个人数字助理（PDA）等便携式应用中替代多层压敏电阻（MLV）而设计。与MLV相比，它们具有卓越的电气特性，如更低的钳位电压，且不会出现器件性能退化的问题。这些二极管旨在保护敏感半导体元件，使其免受静电放电（ESD）、雷击、电快速瞬变（EFT）和电缆放电事件（CDE）造成的损坏或故障影响。
- 品牌名称
- SEMTECH
- 商品型号
- UCLAMP3301P.TCT
- 商品编号
- C117559
- 商品封装
- SLP1006-2
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 8V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 40W@8/20us | |
| 击穿电压 | 3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-4 | |
| 类型 | TVS | |
| Cj-结电容 | 30pF |
商品概述
μClamp® TVS二极管专为在手机、笔记本电脑和个人数字助理（PDA）等便携式应用中替代多层压敏电阻（MLV）而设计。与MLV相比，它们具有卓越的电气特性，如更低的钳位电压，且不会出现器件性能退化的问题。这些二极管旨在保护敏感半导体元件，使其免受静电放电（ESD）、雷击、电快速瞬变（EFT）和电缆放电事件（CDE）造成的损坏或故障影响。
μClamp®3301P采用Semtech专有的EPD工艺技术制造。与硅雪崩二极管工艺相比，EPD工艺可提供低耐受电压，并显著降低漏电流和电容。与传统的pn结器件相比，其真正的工作电压为3.3伏，可提供更出色的保护。
μClamp3301P采用2引脚SLP1006P2封装，尺寸为1.0 × 0.6 × 0.5毫米。引脚间距为0.65毫米，采用无铅NiPdAu镀层。每个器件可保护一条工作电压为3.3伏的线路。这使设计人员在不适合使用阵列的应用中能够灵活地保护单条线路。它们可用于满足IEC 61000-4-2标准4级（± 15 kV空气放电、± 8 kV接触放电）的ESD抗扰度要求。小尺寸和高ESD浪涌能力的结合使其非常适合用于手机、数码相机和MP3播放器等便携式应用。
商品特性
- 依据IEC 61000-4-2（ESD）、IEC 61000-4-4（EFT）和电缆放电事件（CDE）标准为数据线提供瞬态保护
- 超小型封装
- 保护一条数据线
- 低钳位电压
- 工作电压：3.3V
- 低漏电流
- 固态硅雪崩技术
应用领域
-手机及配件-个人数字助理(PDA)-笔记本电脑和手持设备-便携式仪器-数码相机-外设-MP3播放器
