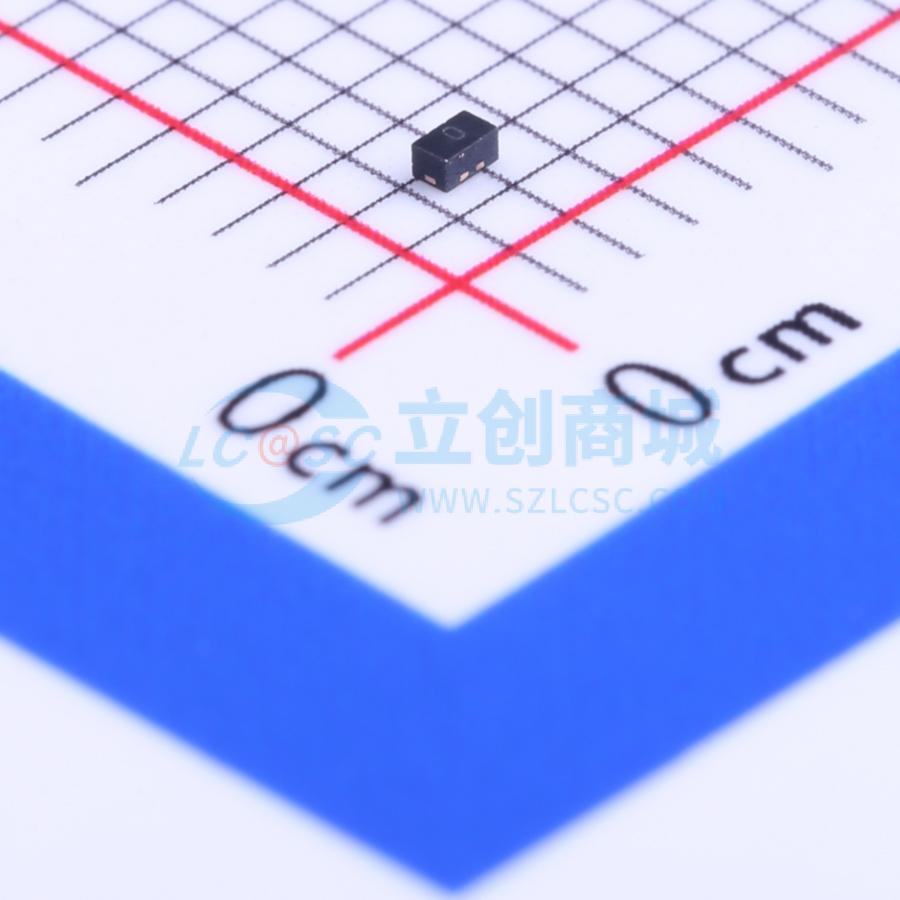

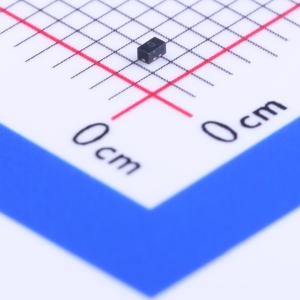

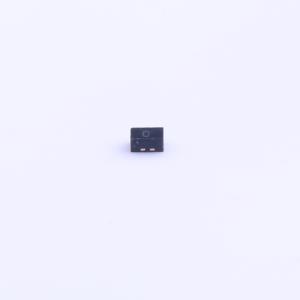

UCLAMP0511P.TCT
双向TVS 5V截止 峰值脉冲电流：12A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- uClamp系列TVS阵列旨在保护敏感电子设备免受因静电放电（ESD）造成的损坏或闭锁影响。它们专为在便携式应用中替代多层压敏电阻（MLV）而设计。其特点是具有大截面积结，可传导高瞬态电流，与MLV相比，还具备诸如更低钳位电压且无器件性能退化等卓越电气特性
- 品牌名称
- SEMTECH
- 商品型号
- UCLAMP0511P.TCT
- 商品编号
- C117561
- 商品封装
- SLP1006-2
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 14V | |
| 峰值脉冲电流(Ipp) | 12A@8/20us | |
| 峰值脉冲功率(Ppp) | 170W@8/20us | |
| 击穿电压 | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 25nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-4 | |
| 类型 | TVS | |
| Cj-结电容 | 75pF |
商品概述
uClamp® 系列 TVS 阵列旨在保护敏感电子设备免受因静电放电 (ESD) 造成的损坏或闩锁效应。它们专为在便携式应用中替代多层压敏电阻 (MLV) 而设计。与 MLV 相比，它们具有大截面积结，可传导高瞬态电流，并具备卓越的电气特性，如更低的钳位电压且无器件性能退化。它们具备适用于电路板级保护的理想特性，包括快速响应时间、低工作电压和钳位电压，以及无器件性能退化。 μClamp° 0511P 采用 2 引脚 SLP1006P2 封装。其尺寸为 1.0 × 0.6 × 0.5 mm。引脚间距为 0.65 mm，采用无铅 NiPdAu 镀层。每个器件可保护一条工作电压为 ± 5 伏的双向线路。这为设计人员在不适合使用阵列的应用中保护单条线路提供了灵活性。它们可用于满足 IEC 61000 - 4 - 2 标准的 4 级 ESD 抗扰度要求（± 15 kV 空气放电、± 8 kV 接触放电）。小尺寸与高 ESD 浪涌能力的结合使其非常适合用于手机、数码相机和 MP3 播放器等便携式应用。
商品特性
- 依据 IEC 61000 - 4 - 2 (ESD) 标准，数据线瞬态保护：± 15kV（空气放电）、± 8kV（接触放电）；依据 IEC 61000 - 4 - 4 (EFT) 标准，40A（脉冲宽度 tp = 5/50ns）；电缆放电事件 (CDE)
- 超小封装（1.0×0.6×0.5mm）
- 保护一条 I/O 或电源线
- 低钳位电压
- 工作电压：5V
- 低泄漏电流
- 固态硅雪崩技术
应用领域
-手机及配件-无绳电话-智能手机-笔记本电脑及手持设备-便携式仪器-数码相机-MP3 播放器-汽车应用
