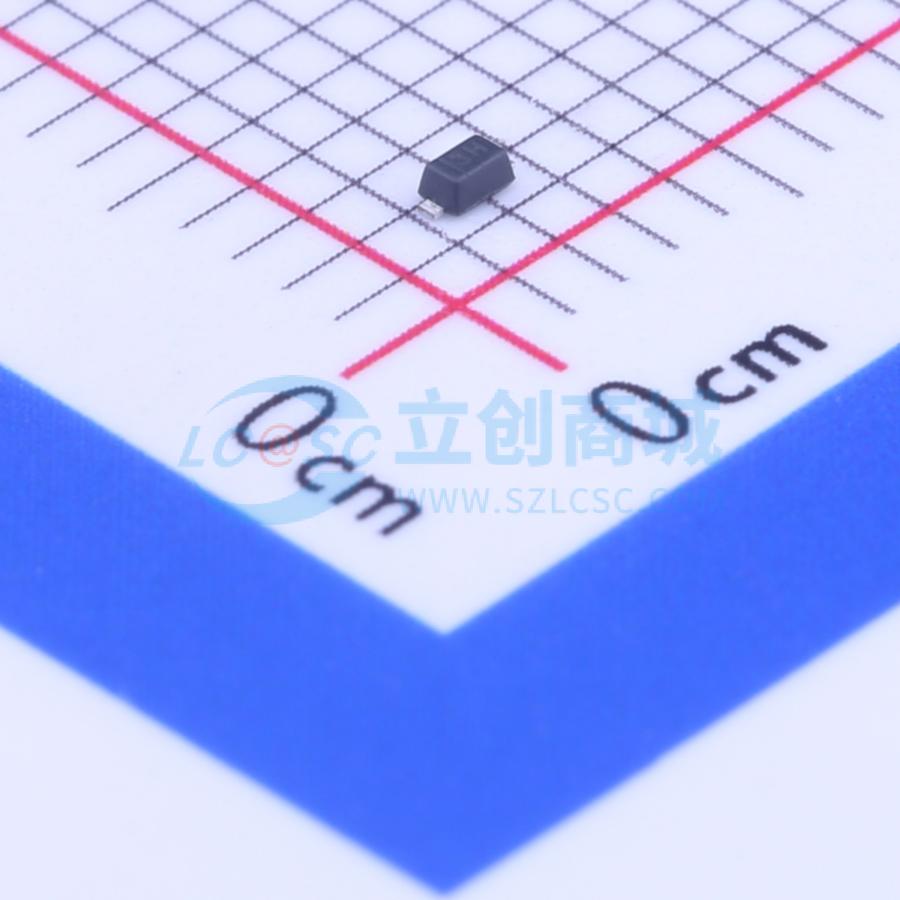

温馨提醒：图片仅供参考，商品以实物为准
UCLAMP3301H.TCT
单向TVS 3.3V截止 峰值脉冲电流：5A@8/20us
- 描述
- A Clamp(®)系列瞬态电压抑制器（TVS）旨在取代便携式应用（如手机、笔记本电脑和个人数字助理（PDA））中的多层压敏电阻（MLV）。与MLV相比，它们具有卓越的电气特性，如更低的钳位电压且不会出现器件性能退化。这些器件旨在保护敏感半导体元件，使其免受静电放电（ESD）、雷击、电快速瞬变（EFT）和电缆放电事件（CDE）导致的损坏或故障。
- 品牌名称
- SEMTECH
- 商品型号
- UCLAMP3301H.TCT
- 商品编号
- C117558
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 8V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 40W@8/20us | |
| 击穿电压 | 3.9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 25pF |
商品概述
μClamp®系列瞬态电压抑制器（TVS）旨在取代手机、笔记本电脑和个人数字助理（PDA）等便携式应用中的多层压敏电阻（MLV）。与MLV相比，它们具有卓越的电气特性，如更低的钳位电压，且不会出现器件性能退化的问题。其设计用于保护敏感半导体元件，使其免受静电放电（ESD）、雷击、电快速瞬变（EFT）和电缆放电事件（CDE）造成的损坏或故障。 μClamp®3301H采用Semtech专有的EPD工艺技术制造。与硅雪崩二极管工艺相比，EPD工艺可提供低截止电压，并显著降低漏电流和电容。与传统的pn结器件相比，其具有3.3伏的实际工作电压，可提供更出色的保护。 μClamp3301H采用2引脚SOD - 523封装。每个器件可保护一条工作电压为3.3伏的单向线路。在不适合使用阵列的应用中，它们为设计人员提供了保护单条线路的灵活性。它们可用于满足IEC 61000 - 4 - 2的ESD抗扰度要求。
商品特性
- 数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）±30kV（空气）、±30kV（接触）；IEC 61000 - 4 - 4（EFT）40A（tp = 5/50ns）；电缆放电事件（CDE）
- 小型SOD - 523封装
- 保护一条数据线
- 低钳位电压
- 工作电压：3.3V
- 低漏电流
- 固态硅雪崩技术
应用领域
-手机及配件-笔记本电脑和手持设备-便携式仪器-按键、侧键、液晶显示屏-笔记本电脑和台式电脑-数码相机-MP3播放器
