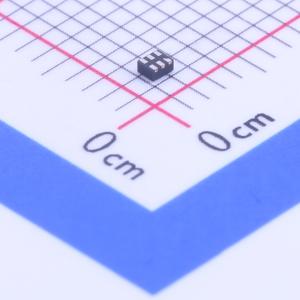

温馨提醒：图片仅供参考，商品以实物为准

RCLAMP0582N.TCT

TVS 6.5V截止峰值浪涌电流：5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TVS阵列,6.5V,5A,Cj<0.5pF
品牌名称: SEMTECH
商品型号: RCLAMP0582N.TCT
商品编号: C117556
商品封装: SLP1210-6
包装方式: 编带
商品毛重: 0.034克(g)

商品参数

商品概述

RailClamp TVS阵列是超低电容的ESD保护器件，旨在保护高速数据接口。该系列专门设计用于保护连接到高速数据和传输线路的敏感元件，使其免受ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压影响。单片设计将浪涌额定、低电容转向二极管和一个TVS二极管集成在单个封装中。每条线路对地的典型电容 <0.2pF。每条线路的电容匹配良好，以确保信号平衡一致。提供与TVS的连接，用于保护外部电压总线，例如USB应用中的总线。它们可用于满足IEC 61000 - 4 - 2（ESD）4级（±15KV空气放电、±8KV接触放电）的ESD抗扰度要求。 RClamp*0582N符合AEC - Q100 1级（-40至+125℃）标准，采用6引脚SLP1210N6封装。其尺寸为1.2×1.0×0.58mm。

商品特性

高速数据线的ESD保护，符合IEC 61000 - 4 - 2（ESD）±20kV（空气放电）、±12kV（接触放电），IEC 61000 - 4 - 4（EFT）40A（5/50ns）
符合AEC - Q100 1级（-40至+125℃）标准
带有内部TVS二极管的浪涌额定二极管阵列
小封装节省电路板空间
保护两条I/O线和一条电源线
低电容：典型值为0.2pF
低钳位电压
固态硅雪崩技术

应用领域

汽车USB
MMC/SD端口
汽车视频端口

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交37单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	6.5V
	钳位电压	25V
	峰值脉冲电流(Ipp)	5A@8/20us
	峰值脉冲功率(Ppp)	125W@8/20us
	击穿电压	9.5V

	属性	参数值
	反向电流(Ir)	100nA
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.2pF
