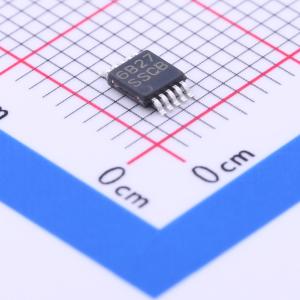

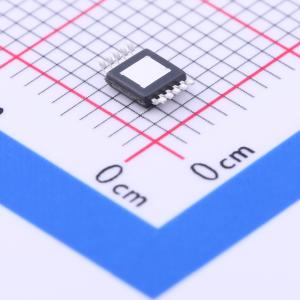

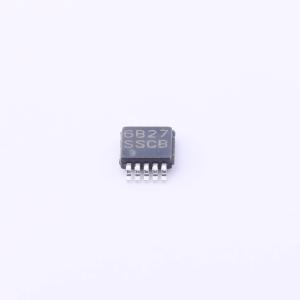

温馨提醒：图片仅供参考，商品以实物为准
LM27341MY/NOPB
2 MHz、1.5 A或2 A、宽输入范围、降压DC-DC调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM27341MY/NOPB是一款2MHz、1.5 A或2 A、宽输入范围、降压DC-DC调节器,具有同步整流和频率同步功能。该芯片采用10引脚WSON和MSOP-PowerPAD封装,适用于需要高效、小型化电源解决方案的应用。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM27341MY/NOPB
- 商品编号
- C116572
- 商品封装
- MSOP-10-EP
- 包装方式
- 编带
- 商品毛重
- 1.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~20V | |
| 输出电压 | - | |
| 输出电流 | 1.5A | |
| 开关频率 | - | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
LM2734x和LM2734x-Q1稳压器是集成高度功能性DC-DC转换控制单片集成电路，采用10引脚WSON和10引脚MSOPPowerPAD封装的高频PWM降压DC-DC转换器。它们包含所有必要的功能，可以在尽可能小的PCB面积内提供具有快速瞬态响应和精确调节的本地DC-DC转换。只需最少的外部元件，LM2734x和LM2734x-Q1就非常易于使用。通过内部150毫欧NMOS开关，它们能够分别驱动1.5A或2A的负载，从而实现最佳的功率密度。世界一流的控制电路允许最低65纳秒的导通时间，因此支持异常高的频率转换。开关频率内部设置为2MHz，并且可以从1MHz到2.35MHz同步，这使得可以使用极小的表面贴装电感器和芯片电容。尽管工作频率非常高，但仍然容易达到高达90%的效率。包括外部关断功能，其特点是超低的70纳安关断电流。LM2734x和LM2734x-Q1采用峰值电流模式控制和内部补偿，在广泛的运行条件下提供高性能调节。其他特性还包括内部软启动电路以减少浪涌电流、逐脉冲限流、热关断和输出过电压保护。
应用领域
- 本地 12-V 到 Vcore 降压转换器
- 无线电电源供应
- 硬盘中的核心电源
- 机顶盒
- USB供电设备 ADSL调制解调器
