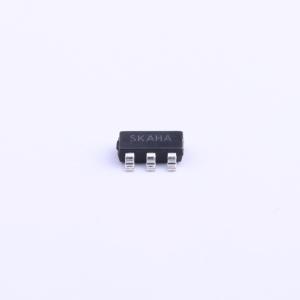

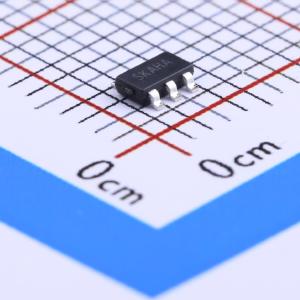

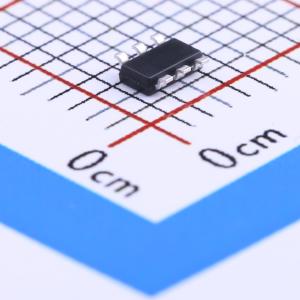

温馨提醒：图片仅供参考，商品以实物为准

SGM3732YTN6G/TR

PWM调光，38V升压型LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款多功能恒流LED驱动器，采用高效升压转换器架构。内部集成了低端功率MOSFET，显著缩小了整体PCB布局面积，并减少了外部元件的总数。独特的技术和高达1.35A的电流限制，允许其驱动高达38V的输出（10个LED串联）。或者，也可以为每串3个串联的LED提供260mA的总电流。它还能在实现高转换效率的同时最大化电流能力。优化的1.1MHz开关频率可降低传导损耗，并减小外部元件的尺寸。集成了数字PWM调光接口，用于调节LED电流，PWM频率范围为2kHz至60kHz。
品牌名称: SGMICRO(圣邦微)
商品型号: SGM3732YTN6G/TR
商品编号: C116578
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.052克(g)

商品参数

商品概述

SGM3732是一款多功能恒流LED驱动器，采用高效的升压转换器架构。该设备集成了低压侧功率MOSFET，显著减小了整体PCB布局面积，并最小化了外部组件的总数。独特的技术和1.35A的高电流限制使得SGM3732能够驱动高达38V的输出（串联10个LED）。或者，SGM3732可以为每串3个LED提供总共260mA的电流。它还可以在实现高转换效率的同时最大化电流能力。优化后的1.1MHz开关频率减少了导通损耗并减小了外部组件尺寸。集成了数字PWM调光接口以调节LED电流。PWM频率范围从2kHz到60kHz。

商品特性

宽输出范围：高达10个串联LED
集成40V大电流开关（1.35A限流）
2.7V至5.5V输入电压范围
高效率PWM转换器
低200mV反馈电压
CTRL引脚上的500kΩ下拉电阻
2kHz至60kHz PWM调光频率
38V开路LED保护
1.1MHz开关频率
集成软启动功能
关断电流小于1μA
简单、小巧的解决方案尺寸
采用绿色TSOT-23-6封装
-40℃至+85℃工作温度范围

应用领域

LED背光
移动电话
手持设备
数码相框

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交72单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	2.7V~5.5V
	开关频率	1.1MHz
	通道数	1
	调光	PWM

	属性	参数值
	特性	过压保护(OVP)；过温保护(OTP)
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
