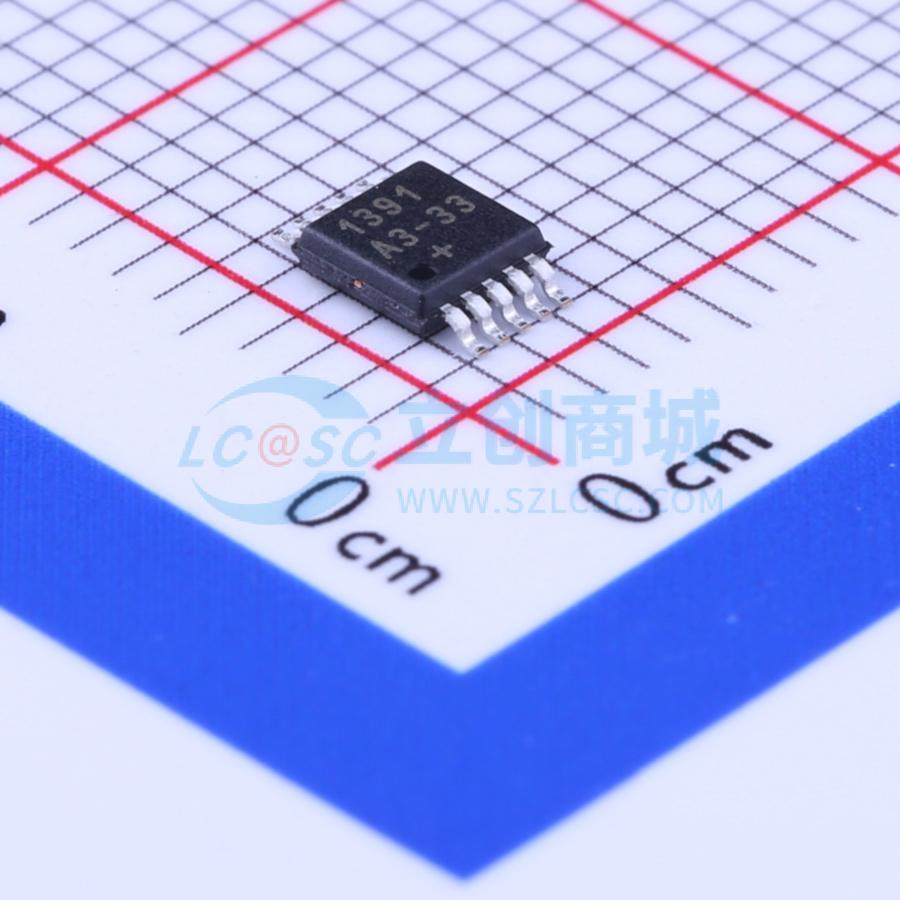

DS1391U-33+T&R

低电压串行外设接口（SPI）DS1390/DS1391/DS1394和低电压3线DS1392/DS1393实时时钟（RTC）是时钟/日历，提供百分之一秒、秒、分钟、小时、日、日期、月和年信息。月末日期会自动调整为少于31天的月份，包括闰年校正。时钟以24小时或12小时格式运行，并带有AM/PM指示器。提供一个可编程的时钟报警。温度补偿电压参考监控VCC状态，并在检测到电源故障时自动禁用总线接口并切换到备用电源。在DS1390上，单个开漏输出提供CPU中断或四个可选频率之一的方波。DS1391将SQW/INT引脚替换为RST输出/去抖动输入。

DS1390、DS1391和DS1394通过SPI兼容的双向总线进行串行编程。DS1392和DS1393通过3线串行总线进行通信，并且额外的引脚用于单独的中断引脚或RST输出/去抖动输入。
