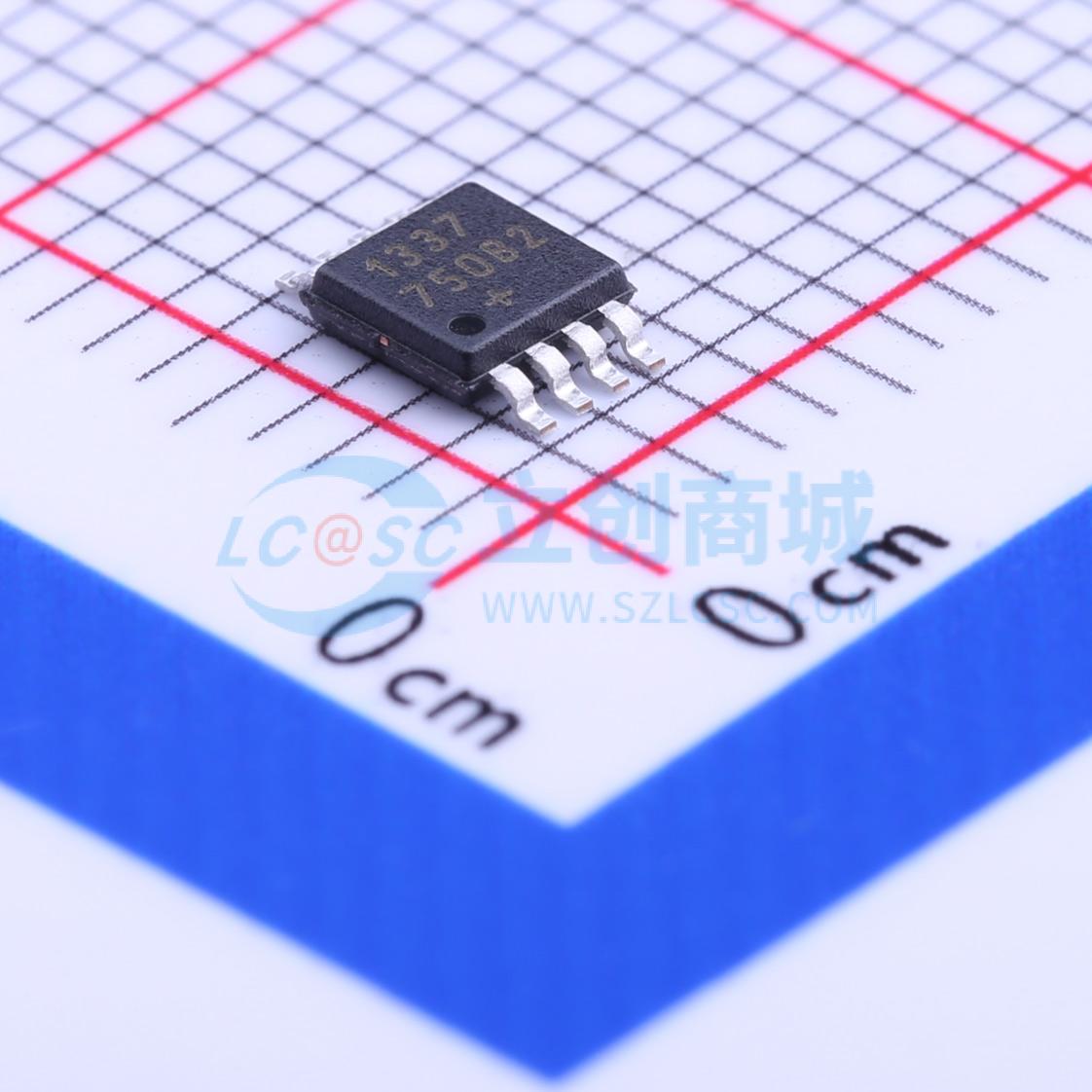

温馨提醒：图片仅供参考，商品以实物为准

DS1337U+T&R

I2C 串行实时时钟

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: I2C串行实时时钟，带有两个定时闹钟
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: DS1337U+T&R
商品编号: C117536
商品封装: uSOP-8
包装方式: 编带
商品毛重: 0.138克(g)

商品参数

商品概述

DS1337串行实时时钟是一款微功耗时钟/日历芯片，具备两个可编程的定时闹钟和一个可编程方波输出。地址和数据通过I2C总线进行串行传输。时钟/日历可提供秒、分、时、星期、日期、月份和年份信息。月末日期会自动调整少于31天的月份，包括闰年修正。时钟可在24小时制或带AM/PM指示的12小时制模式下运行。当VCC电压在1.8V至5.5V之间时，可通过串行接口完全访问该器件。电压低于1.8V时，不保证I2C正常工作。VCC低至1.3V时，仍可维持计时功能。

商品特性

全面管理所有计时功能
实时时钟（RTC）可对秒、分、时、星期、日期、月份和年份进行计数，具备闰年补偿功能，有效期至2100年
两个定时闹钟
可编程方波输出，上电默认输出32kHz
振荡器停止标志
可与大多数微控制器接口
I2C串行接口
集成晶体的表面贴装封装（DC1337C）可节省额外空间并简化设计
-40℃至+85℃工业温度范围
支持广泛的应用场景

应用领域

手持设备（GPS、POS终端、MP3播放器）
消费电子（机顶盒、VCR/数字录像机）
办公设备（传真机/打印机、复印机）
医疗设备（血糖仪、药品分发器）
电信设备（路由器、交换机、服务器）
其他（电表、自动售货机、恒温器、调制解调器）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	实时时钟(RTC)
	接口类型	I2C
	工作电压	1.8V~5.5V
	工作电流	150uA

	属性	参数值
	晶振	外置
	闹钟输出	有
	工作温度	-40℃~+85℃
	静态电流(Iq)	100nA
