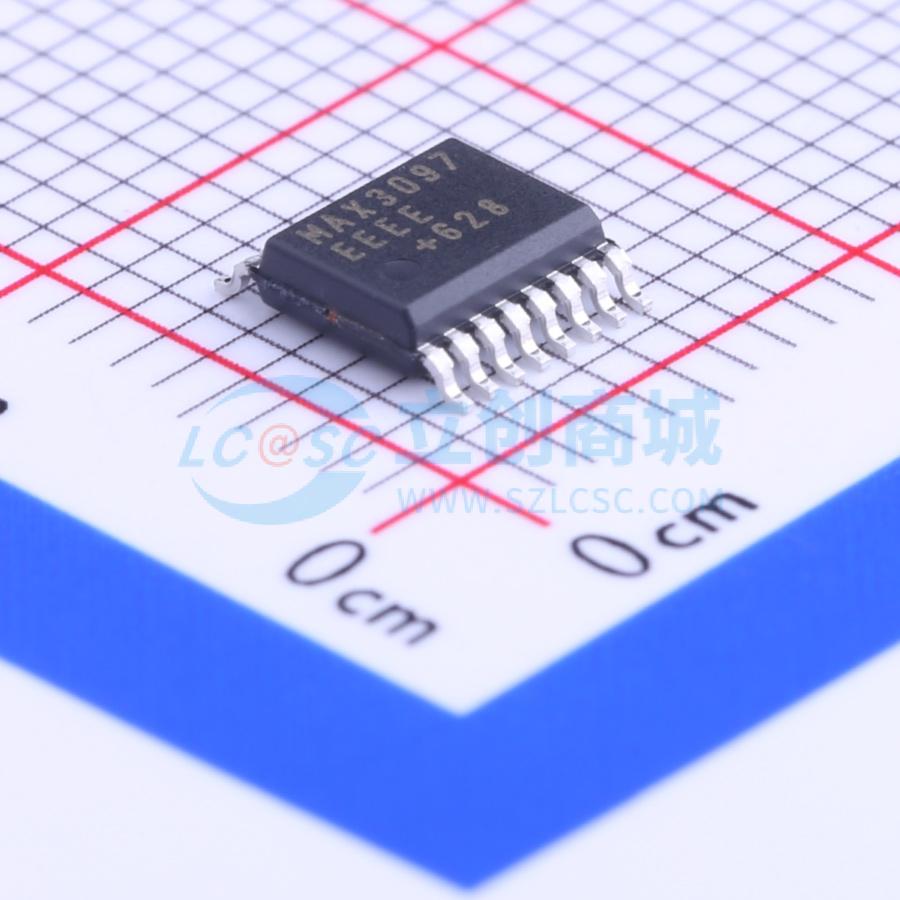

MAX3097EEEE+T
±15kV ESD 保护，32Mbps，3V/5V，三路 RS-422/RS-485 接收器带故障检测
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MAX3097E/MAX3098E 是带有故障检测电路和故障状态输出的高速三路 RS-485/RS-422 接收器。这些接收器可以检测开路、短路、低差分电压信号和共模范围违规等故障。
- 商品型号
- MAX3097EEEE+T
- 商品编号
- C117545
- 商品封装
- QSOP-16-150mil
- 包装方式
- 编带
- 商品毛重
- 0.123克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 接收器 | |
| 驱动器数 | 0 | |
| 接收器数 | 3 | |
| 工作电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 32Mbps | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 4mA |
商品概述
该产品具有三个高速RS - 485/RS - 422接收器，带有故障检测电路和故障状态输出。接收器输入具有故障阈值，可检测部件何时处于无效状态。能指示接收器输入是否处于开路、短路或超出共模范围的情况。当差分输入电压低于预设阈值时，也会产生故障指示。 故障电路包括一个电容可编程延迟，以确保即使在缓慢的边沿速率下也不会出现错误的故障情况。每个接收器能够以高达32Mbps的速率接收数据。
商品特性
- 检测以下RS - 485故障：开路状态、短路状态、低差分电压信号、共模范围违规
- ESD保护：
- ±15kV — 人体模型
- ±15kV — IEC 1000 - 4 - 2，气隙放电法
- ±8kV — IEC 1000 - 4 - 2，接触放电法
- 单+3V至+5.5V工作
- -10V至+13.2V扩展共模范围
- 故障指示的电容可编程延迟，允许在低速数据速率下无错误运行
- 独立和通用的故障输出
- 32Mbps数据速率
- 16引脚QSOP比行业标准26LS31/32解决方案小40%
应用领域
- RS - 485/RS - 422电机轴编码器接收器
- 高速、三重RS - 485/RS - 422接收器，具有扩展静电放电（ESD）保护
- 带输入故障指示的三重RS - 485/RS - 422接收器
- 电信
- 嵌入式系统
