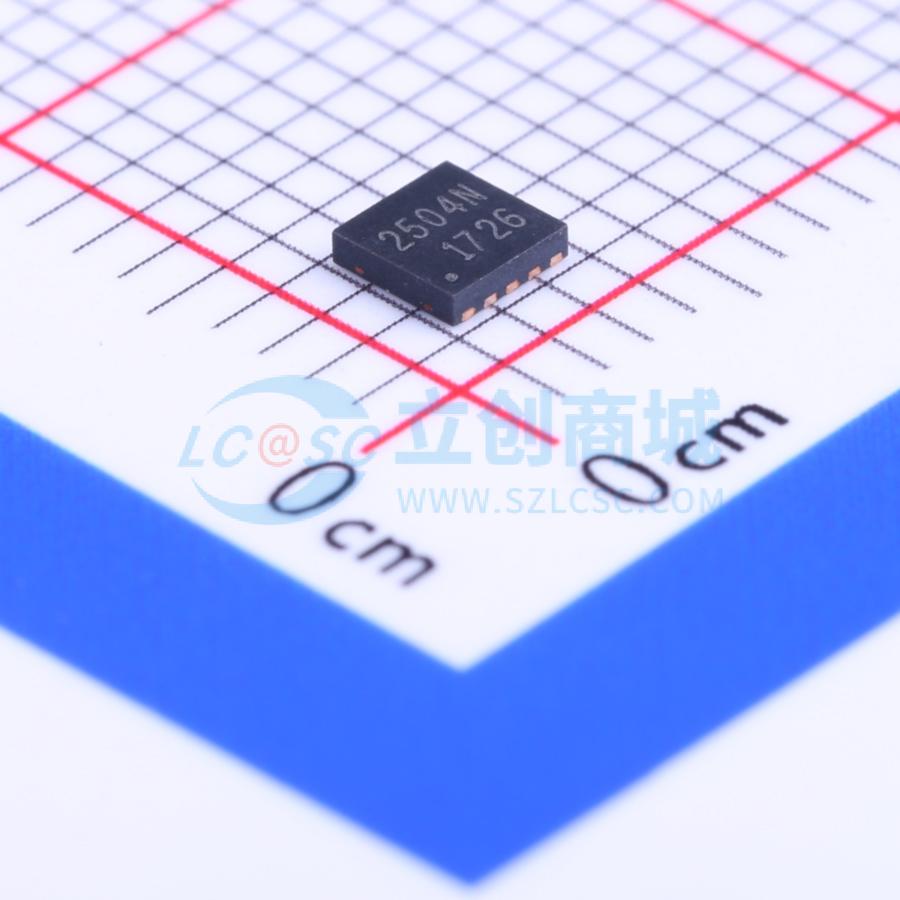

RCLAMP2504N.TCT

TVS 2.5V截止峰值脉冲电流：25A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TVS阵列,2.5V,25A,Cj<5pF
品牌名称: SEMTECH
商品型号: RCLAMP2504N.TCT
商品编号: C117555
商品封装: SLP2626-10
包装方式: 编带
商品毛重: 0.043克(g)

商品参数

商品概述

RailClamp® 是一款低电容 TVS 阵列，旨在保护高速数据接口。该系列专为保护连接到数据和传输线路的敏感组件而设计，使其免受由静电放电（ESD）、电缆放电事件（CDE）和雷击引起的过电压影响。独特的设计将浪涌额定、低电容转向二极管和 TVS 二极管集成在一个封装中。在瞬态条件下，转向二极管将瞬态电流导向接地。内部 TVS 二极管将瞬态电压钳位到安全水平。低电容阵列配置允许用户保护多达四条高速数据线。 RClamp®3304N 和 RClamp®2504N 采用 Semtech 专有的 EPD 工艺技术制造。与硅雪崩二极管工艺相比，EPD 工艺提供了低关断电压，同时显著降低了漏电流和电容。它们具有 2.5 伏和 3.3 伏的真实工作电压，提供卓越的保护性能。这些器件采用 10 引脚、符合 RoHS/WEEE 标准的 SLP2626P10 封装。高浪涌能力（10p = 25A，tp = 8/20μs）意味着它可用于千兆以太网、电信线路和数字视频等应用的高风险环境。

商品特性

符合 IEC 61000-4-2（ESD）标准，为高速数据线提供瞬态保护，15kV（空气）、8kV（接触）；符合 IEC 61000-4-4（EFT）标准，40A（5/50ns）；符合 IEC 61000-4-5（雷击）标准，25A（8/20μs）
带有内部 TVS 二极管的浪涌额定二极管阵列
小封装节省电路板空间
最多可保护四条 I/O 线
低电容（<5pF），适用于高速接口
低漏电流和钳位电压
低工作电压：2.5V 和 3.3V
固态硅雪崩技术

应用领域

USB 2.0
10/100/1000 以太网
数字视频接口（DVI）
T1/E1 二次保护
T3/E3 二次保护
模拟视频

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	2.5V
	钳位电压	15V
	峰值脉冲电流(Ipp)	25A@8/20us
	峰值脉冲功率(Ppp)	450W@8/20us
	击穿电压	2.7V

	属性	参数值
	反向电流(Ir)	500nA
	通道数	四路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	5pF
