温馨提醒：图片仅供参考，商品以实物为准

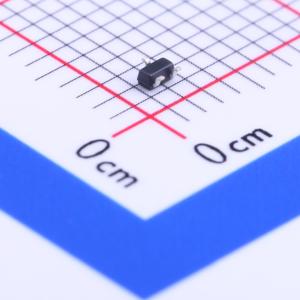

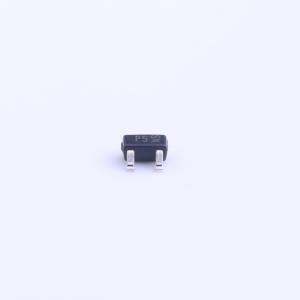

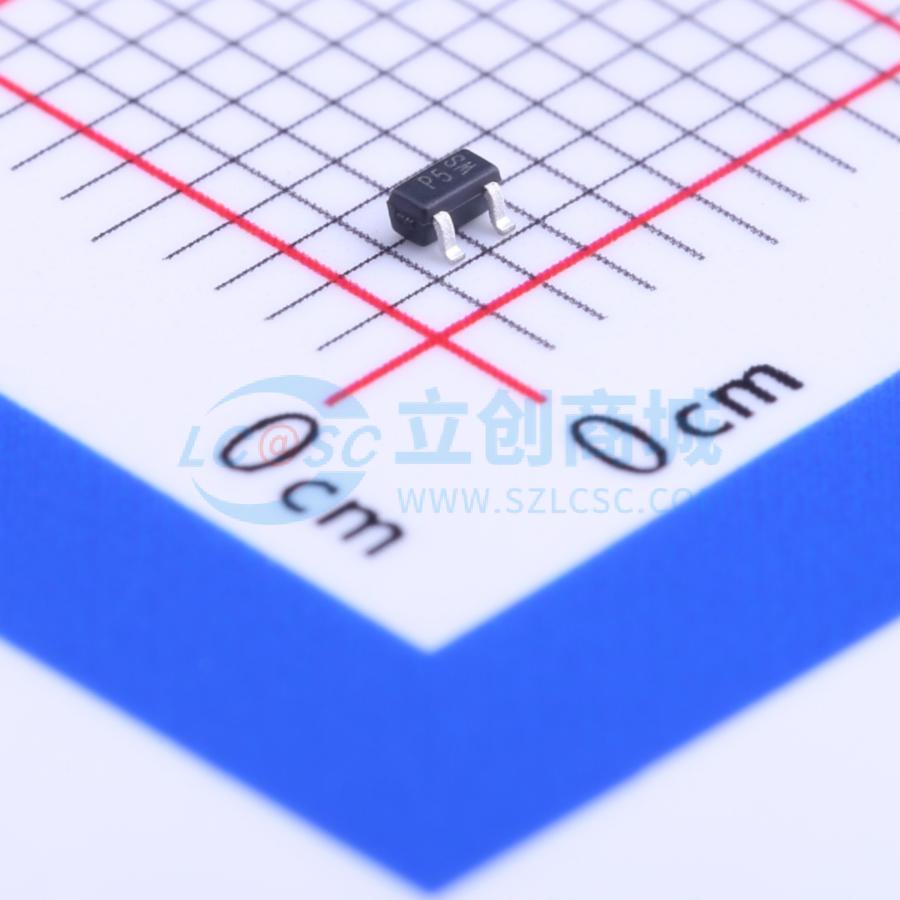

RCLAMP0502BATCT
单向TVS 5V截止 峰值脉冲电流：5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 12KV接触,18KV空隙放电
- 品牌名称
- SEMTECH
- 商品型号
- RCLAMP0502BATCT
- 商品编号
- C117553
- 商品封装
- SC-75(SOT-523)
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 5A |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.5pF |
商品概述
RailClamp TVS二极管专为保护连接到高速数据和传输线路的敏感元件而设计，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。 RClamp0502BA的典型电容仅为0.50pF（引脚1至2）。这意味着它可用于超过3GHz的电路，且信号衰减极小。它们可用于满足IEC 61000 - 4 - 2标准4级（±18kV空气放电、±12kV接触放电）的ESD抗扰度要求。每个器件可配置为保护1条双向线路或两条单向线路。 这些器件采用小型SC - 75（SOT - 523）封装，具有无铅、雾锡表面处理。它们兼容无铅和SnPb组装技术。它们专为电路板空间有限的应用而设计。小尺寸、低电容和高水平的ESD保护相结合，使其成为HDMI、MDDI、天线电路、自动测试设备、USB 2.0/3.0和Infiniband电路等应用的灵活解决方案。
商品特性
- 高速数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）±18kV（空气放电）、±12kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）；IEC 61000 - 4 - 5（浪涌）5A（8/20μs）
- 最多保护两条I/O线
- 低电容（<1pF）
- 对>3.0GHz无插入损耗
- 薄型（<1mm）
- 低泄漏电流和钳位电压
- 低工作电压：5.0V
- 固态硅雪崩技术
应用领域
- 移动显示数字接口（MDDI）
- USB 2.0/USB 3.0
- 砷化镓光电探测器保护
- HBT功率放大器保护
- Infiniband收发器保护
