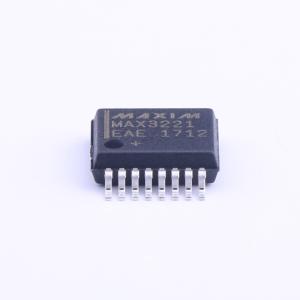

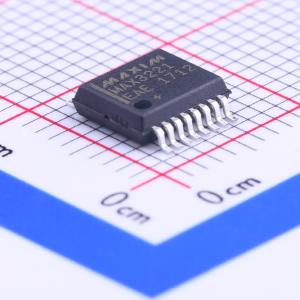

MAX3221EAE+T

+3V 至 +5.5V RS-232 收发器，带自动关断功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX3221是一款1驱动/1接收器的RS-232收发器，具有自动关断功能。它可以在+3.0V至+5.5V的单电源电压下工作。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX3221EAE+T
商品编号: C117540
商品封装: SSOP-16-208mil
包装方式: 编带
商品毛重: 0.346克(g)

商品参数

商品概述

MAX3221/MAX3223/MAX3243借助美信（Maxim）创新的自动关断（AutoShutdown™）特性，实现了1µA的电源电流。当MAX3221/MAX3223/MAX3243在其接收器输入端未检测到有效信号电平时，片上电源和驱动器将关闭。若RS - 232电缆断开连接，或所连接外设的发送器关闭，就会出现这种情况。当任何RS - 232接收器输入端施加有效电平时，系统将再次开启。 MAX3221/MAX3223/MAX3243在3.3V工作时仅需0.1µF的电容，且可在+3.0V至+5.5V的输入电压范围内工作。专有的高效双电荷泵电源与低压差发送器相结合，可在单+3.0V至+5.5V电源下实现真正的RS - 232性能。 MAX3221是一款1驱动器/1接收器的16引脚SSOP封装器件，对应于20引脚、2驱动器/2接收器的MAX3223。 MAX3243是一款3驱动器/5接收器器件，带有一个互补的始终激活接收器，用于外部监控，提供多种28引脚封装。 MAX3221/MAX3223/MAX3243的内部电源由一个稳压双电荷泵组成，无论输入电压（VCC）在+3.0V至+5.5V范围内如何变化，该电荷泵均可提供+5.5V（倍压电荷泵）和 - 5.5V（反相电荷泵）的输出电压。电荷泵以不连续模式工作：若输出电压低于5.5V，则电荷泵开启；若输出电压超过5.5V，则电荷泵关闭。每个电荷泵需要一个飞跨电容（C1、C2）和一个储能电容（C3、C4）来生成V+和V - 电源。

商品特性

集成电荷泵电路，简化电源要求
无需±12V电源
可由单+3.3V或+5V电源供电
关断模式下1µA的电源电流，节省功耗
接收器输入端无活动30µs后，自动关断特性启用
提供软件控制关断选项

应用领域

电池供电设备
手持设备
外设
便携式诊断设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	数据速率	235Kbps

	属性	参数值
	工作电压	3V~5.5V
	有无电荷泵	有
	工作温度	-40℃~+85℃
	静态电流	1mA
