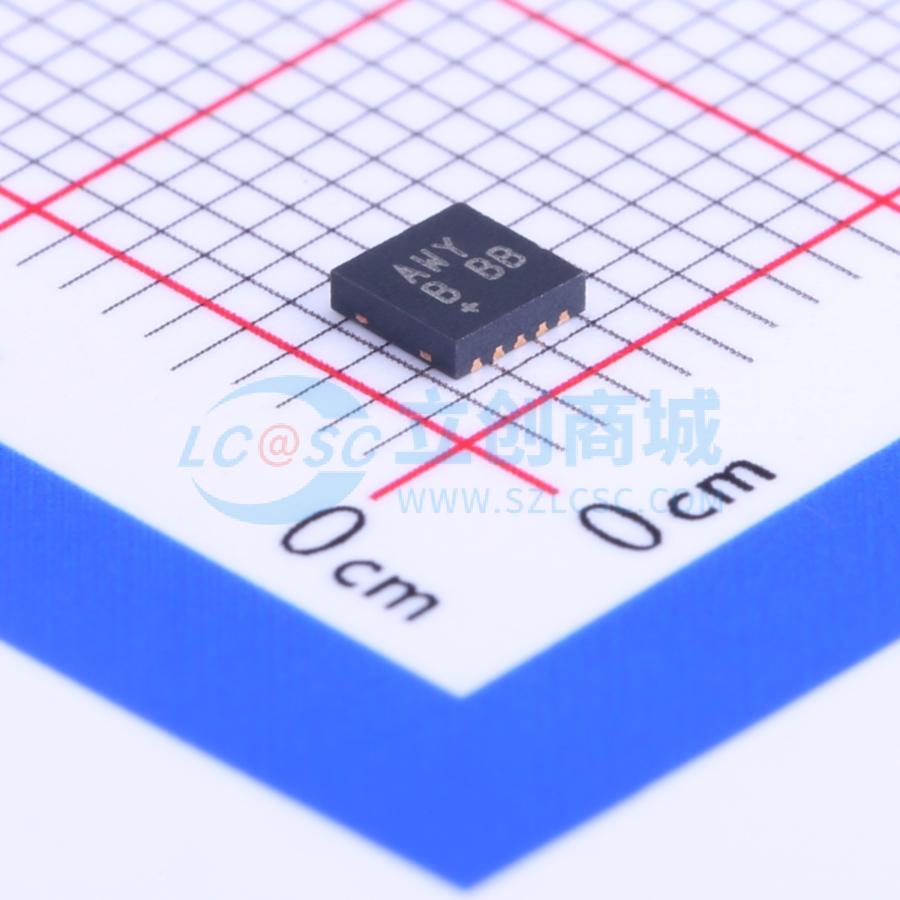

MAX16840ATB+T
MAX16840ATB
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MR16及其它12V交流输入LED灯驱动器,内置MOSFET、独特的MR16 LED照明方案,兼容众多电子变压器调光,支持无闪烁调光设计
- 商品型号
- MAX16840ATB+T
- 商品编号
- C117543
- 商品封装
- DFN-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 6.5V~48V | |
| 开关频率 | 300kHz | |
| 通道数 | 1 | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | 模拟 | |
| 特性 | 过温保护(OTP);过压保护(OVP) | |
| 拓扑结构 | SEPIC;升压;降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
MAX16840 是一款适用于照明应用的LED驱动IC。它包含了设计低组件数量的LED驱动器所需的所有必要功能,适用于12V AC和24V AC输入(例如MR16灯泡)。专有的输入电流控制方案使得基于该设备的LED灯可以与电子变压器兼容,并且可以通过标准后沿调光器进行调光(当存在电子变压器时)。
该IC可用于降压、升压和升降压拓扑结构,并具有集成的0.2Ω(最大值)、48V开关MOSFET。该IC采用恒定频率平均电流模式控制。它通过FB引脚上的电压来感应输入电流,并调节其平均值。一个输入引脚(REFI)允许设置输入电流水平。当该引脚上的电压低于某个阈值时,输入电流与该电压成正比;而当该电压超过阈值时,输入电流被设定为固定的预定义水平。这种REFI的非线性行为允许通过连接NTC电阻实现热回折。
该IC还具有IN引脚上的内部过电压保护,以防止在LED串开路或LED串上的电压过高时损坏内部开关MOSFET。IC有一个单独的EXT引脚,可用于确保在低输入电压下启动时有电流启动,以便与电子变压器正确工作。EXT驱动外部npn晶体管。一旦IN上的欠压锁定阈值5.5V被超过,EXT将被拉至地电位,外部npn晶体管将关闭。
该IC采用3mm x 3mm、10引脚TDFN功率封装,工作温度范围为-40°C至+125°C。
商品特性
- 专有的输入电流控制方案,以实现电子变压器兼容性和调光功能
- 降压、升压、SEPIC 和降压-升压拓扑
- 模拟调光
- 最少的元件数量节省成本和空间
- 集成最大0.2Ω 48V开关MOSFET
- 保护功能和宽工作温度范围提高可靠性
- 热折返保护
- 输出过电压保护
- 内部过温保护
- 采用10引脚热增强型TDFN封装
- 工作温度范围为-40℃至+125℃
- 固定频率平均电流模式控制
- 通过REFI引脚设置输入电流水平
- REFI的非线性行为用于热折返
- IN引脚上的内部过电压保护
- 低输入电压时启动电流的启动
- 固定开关频率为300kHz
- 工作电压范围从6.5V到48V
- 内部欠压锁定(UVLO)设置为5.6V
- 内部5V LDO为内部电路供电
- 用于低输入电压的外部BJT驱动器(EXT)
- 在+125℃时的最大RDS(on)为0.2Ω
- 在+25℃时的典型RDS(on)为0.1Ω
- MOSFET的最大电压额定值为48V
- 电流检测电阻位于拉电流和地之间
- FB上的平均电流检测电压调节为200mV
- 峰值限制比较器用于限制峰值电流
- PWM比较器用于确定导通时间
- 具有50μA内部电流源的电流参考输入(REFI)
- LED串电压超过18V时的升压配置
- LED串上的最大电压不应超过40V
- 升压配置中电感电流与电流检测电阻R1相同
应用领域
- MR16以及其他12V交流或直流输入LED照明应用
