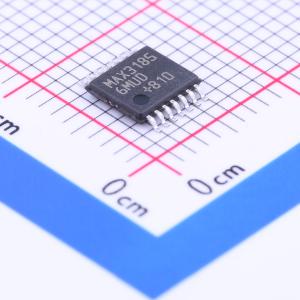

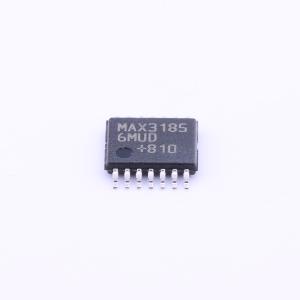

温馨提醒：图片仅供参考，商品以实物为准

MAX31856MUD+

带线性化功能的精密热电偶数字转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高精度热电偶至数字输出转换器，带线性度补偿、集成自动冷端补偿和线性度补偿，简化热电偶设计
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX31856MUD+
商品编号: C116632
商品封装: TSSOP-14
包装方式: 管装
商品毛重: 0.79克(g)

商品参数

商品概述

MAX31856可进行冷端补偿，并将任何类型热电偶的信号数字化。输出数据以摄氏度为单位。该转换器的温度分辨率为0.0078125℃，测量范围高达+1800℃，低至 -210℃（取决于热电偶类型），热电偶电压测量精度为±0.15%。热电偶输入具备高达±45V的过压保护。查找表（LUT）存储了几种类型热电偶（K、J、N、R、S、T、E和B）的线性校正数据。该器件集成了50Hz和60Hz的工频滤波功能，还具备热电偶故障检测功能。一个SPI兼容接口可用于选择热电偶类型，并设置转换和故障检测过程。

商品特性

提供高精度热电偶温度读数
包含8种热电偶类型的自动线性校正功能
热电偶满量程和线性误差为±0.15%（最大值，-20℃至+85℃）
19位分辨率，热电偶温度分辨率为0.0078125℃
内部冷端补偿可减少系统组件数量
冷端精度为±0.7℃（最大值，-20℃至+85℃）
±45V输入保护，确保系统性能稳定
简化系统故障管理和故障排查
检测热电偶开路故障
过温和欠温故障检测
50Hz/60Hz噪声抑制滤波功能可提升系统性能
采用14引脚TSSOP封装

应用领域

温度控制器
工业烤箱、熔炉和环境试验箱等工业设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率	19
	通道数	1
	工作电压	3V~3.6V
	接口类型	SPI

	属性	参数值
	芯片类型参数/描述	热电偶数字转换器
	工作温度	-55℃~+125℃
	数据速率	5MHz
	静态电流	10uA
