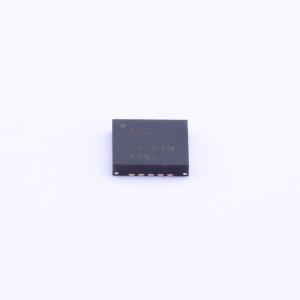

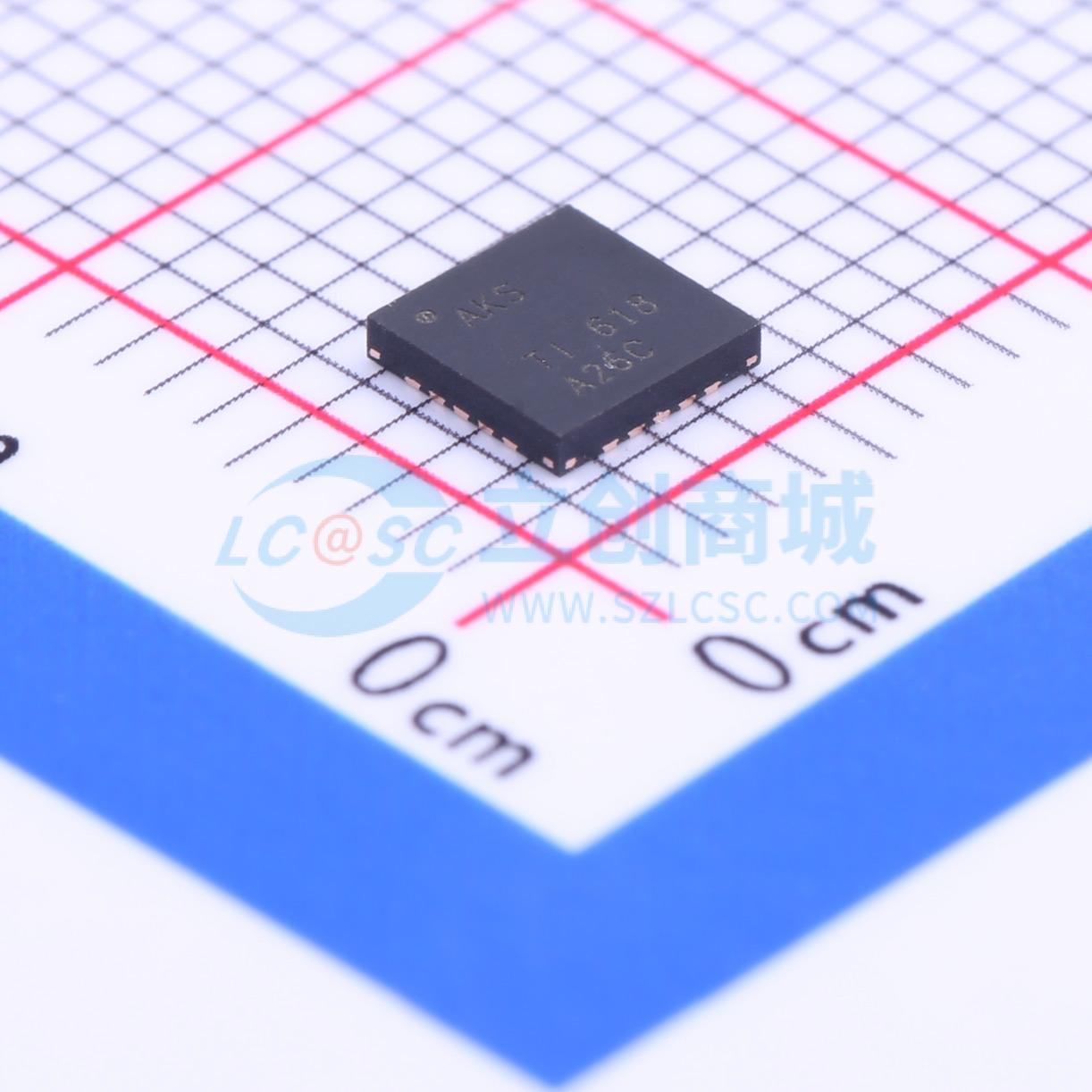

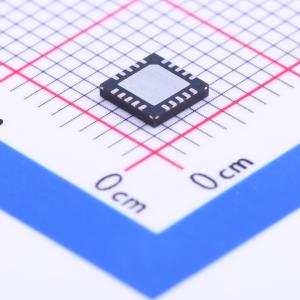

TPA2012D2RTJT

2.1W立体声D类音频功率放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPA2012D2 具有可选增益的 2.1W 立体声、模拟输入 D 级音频放大器
品牌名称: TI(德州仪器)
商品型号: TPA2012D2RTJT
商品编号: C116656
商品封装: QFN-20-EP(4x4)
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

商品概述

TPA2012D2是一款立体声、无滤波器的D类音频放大器（D类功放），提供DSBGA或WQFN封装。TPA2012D2工作时仅需两个外部元件。 TPA2012D2的每个通道都具备独立的关断控制功能。可通过G0和G1增益选择引脚将增益设置为6、12、18或24 dB。高电源抑制比（PSRR）和差分架构增强了对噪声和射频整流的抗干扰能力。此外，快速启动时间和小封装尺寸使TPA2012D2 D类功放成为手机和个人数字助理（PDA）的理想选择。 TPA2012D2在5 V电压下可驱动每通道1.4 W功率，在3.6 V电压下可驱动每通道720 mW功率，负载为8 Ω。TPA2012D2也能驱动4 Ω负载。DSBGA封装的TPA2012D2存在热限制，驱动4 Ω负载时可能无法达到每通道2.1 W功率。DSBGA封装的最大输出功率取决于电路板的散热能力。TPA2012D2具备热保护和短路保护功能。

商品特性

不同封装的输出功率：
- WQFN：5 V电压、4 Ω负载时每通道2.1 W；5 V电压、8 Ω负载时每通道1.4 W；3.6 V电压、8 Ω负载时每通道720 mW
- DSBGA：5 V电压、4 Ω负载时每通道1.2 W（热限制）；5 V电压、8 Ω负载时每通道1.3 W；3.6 V电压、8 Ω负载时每通道720 mW
仅需两个外部元件
电源电压范围：2.5 V至5.5 V
每个通道独立关断控制
可选增益为6、12、18和24 dB
关断引脚内置下拉电阻
高电源抑制比：217 Hz时为77 dB
快速启动时间（3.5 ms）
低电源电流
低关断电流
短路和热保护
节省空间的封装：2.01 mm x 2.01 mm NanoFree DSBGA（YZH）、带PowerPAD的4 mm x 4 mm薄型WQFN（RTJ）

应用领域

无线或移动手机及个人数字助理（PDA）
便携式DVD播放器
笔记本电脑
便携式收音机
便携式游戏机
教育玩具
USB扬声器

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	双声道
	输出功率	2.1Wx2@4Ω
	工作电压	2.5V~5.5V
	总谐波失真+噪声(THD+N)	0.11%

	属性	参数值
	静态电流(Iq)	9mA
	工作温度	-40℃~+85℃
	输入类型	差分
	电源纹波抑制比(PSRR)	-55dB
	输入通道数	2对差分输入
