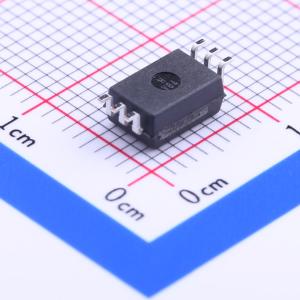

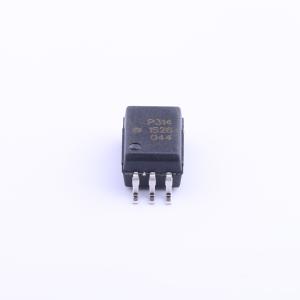

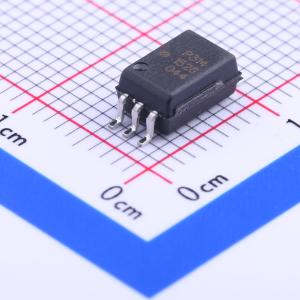

温馨提醒：图片仅供参考，商品以实物为准
ACPL-P314-500E
ACPL-P314-500E
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 由GaAsP LED与带功率输出级的集成电路光耦合而成。这些光耦合器非常适合驱动电机控制逆变器应用中使用的功率IGBT和MOSFET。输出级的高工作电压范围可提供栅极控制设备所需的驱动电压。该光耦合器提供的电压和电流使其非常适合直接驱动中小功率IGBT。
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-P314-500E
- 商品编号
- C116685
- 商品封装
- SO-6-6.8mm
- 包装方式
- 编带
- 商品毛重
- 0.57克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 10V~30V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 25kV/us | |
| 传输速率 | - | |
| 通道数 | - | |
| 工作温度 | -40℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 700ns | |
| 传播延迟 tpHL | 700ns | |
| 输入阈值电流(FH) | 7mA | |
| 输出电流 | 600mA | |
| 耗散功率(Pd) | - | |
| 正向压降(Vf) | 1.5V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 12mA |
优惠活动
购买数量
(1000个/圆盘，最小起订量 1 个)个
起订量：1 个1000个/圆盘
总价金额：
￥ 0.00近期成交2单
