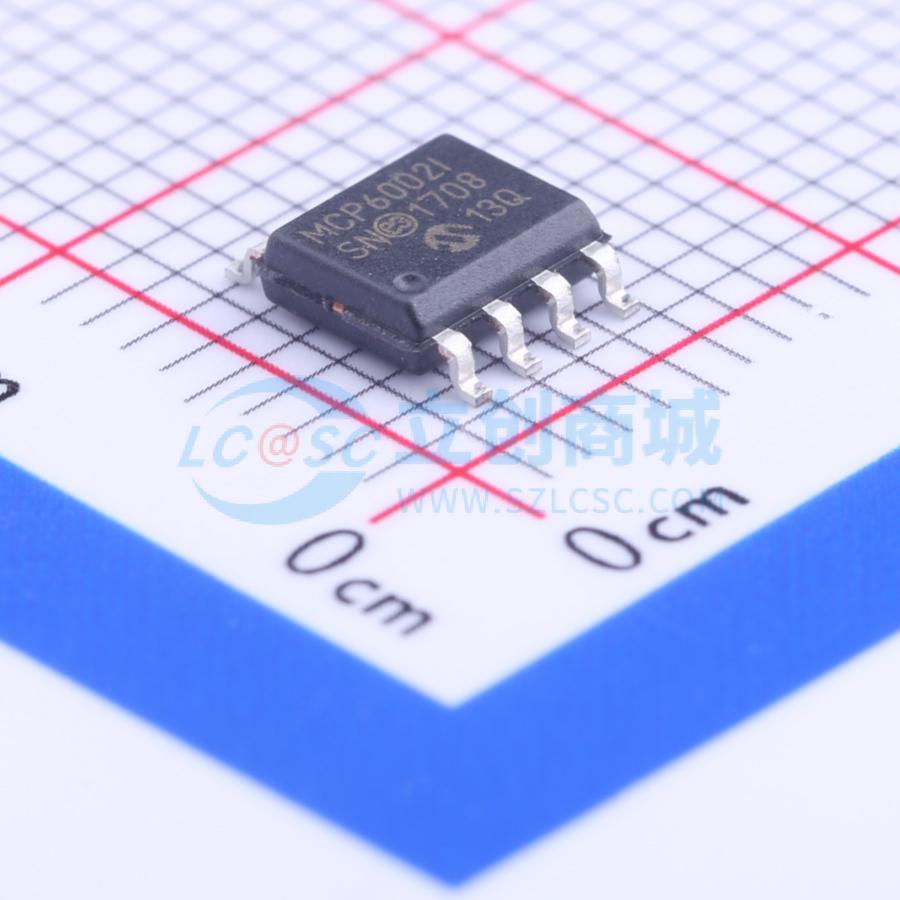

温馨提醒：图片仅供参考，商品以实物为准
MCP6002-I/SN
1 MHz 低功耗运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MCP6001/2/4 系列运算放大器专门为通用应用而设计。该系列的增益带宽积（GBWP）为 1 MHz，相位裕度典型值为 90°。在连接 500 pF 容性负载时，其相位裕度典型值仍能保持在 45°
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP6002-I/SN
- 商品编号
- C116706
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.169克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 4.5mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 600V/ms | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 28nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 76dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 100uA | |
| 输出电流 | 23mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 1.8V~5.5V |
商品概述
MCP6001/2/4系列运算放大器是专门为各种通用应用设计的。这一系列器件具有1 MHz增益带宽积（Gain Bandwidth Product，GBWP）和90°相位容限（典型值）。在500 pF的容性负载下，它也同样具有45°相位容限（典型值）。即使单电源供电电压只有1.8V，这个系列的运算放大器仍可工作，此时静态电流为100 μA（典型值）。此外，MCP6001/2/4支持轨到轨输入输出，它的共模输入电压范围为VDD + 300 mV到VSS - 300 mV。这个系列的运算放大器在设计中采用了先进的CMOS工艺。MCP6001/2/4系列提供了工业级和扩展级的温度范围。电源供电范围为1.8V到5.5V。
商品特性
- 提供SC-70-5和SOT-23-5封装
- 1 MHz增益带宽积（典型值）
- 轨到轨输入/输出
- 供电电压：1.8V至5.5V
- 供电电流：IQ = 100 μA（典型值）
- 90°相位容限（典型值）
- 温度范围：
- 工业级：-40°C至+85°C
- 扩展级：-40°C至+125°C
- 提供单运放、双运放和四运放封装
应用领域
- 汽车
- 便携式设备
- 光电二极管放大器
- 模拟滤波器
- 笔记本电脑和PDA
- 电池供电系统
