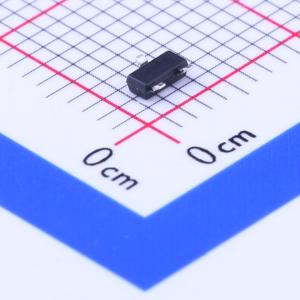

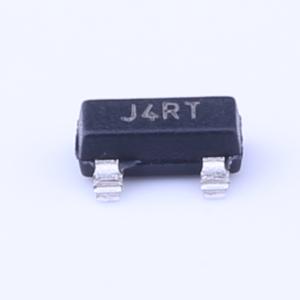

TCM809SENB713

TCM809 和 TCM810 为高性价比的系统监控电路，用来对数字系统的电源电压 VDD 进行监控，并在必要时向主处理器提供复位信号。无需外部元件。 一般情况下，VDD 下降到低于复位电压门限值 20µs（SOT - 23）或 65µs（SC - 70）之内，复位输出有效。VDD 上升到高于复位门限值后，复位输出至少保持有效 140ms。TCM810 RESET 输出为高电平有效，而 TCM809 RESET 输出为低电平有效。当 VDD 低至 1V 时，TCM809/TCM810 仍可保持有效输出。上述器件采用 3 引脚 SOT - 23B 和 SC - 70 两种封装形式。 TCM809/TCM810 经过优化设计，可以抑制出现在 VDD 电源线上的快速瞬态脉冲干扰。9μA 的低供电电流（典型值为 VDD = 3.3V）使这两款器件适用于电池供电应用。

• 高精度 VDD 监控电路，可对额定电压为 2.5V、3.0V、3.3V 和 5.0V 的系统电源进行监控
• 140ms 最小复位超时周期
• VDD 低至 1.0V 时，RESET 输出仍然有效（TCM809）
• 低供电电流，9μA（典型值）
• VDD 瞬间变化不会导致复位
• 小型 3 引脚 SC - 70 和 SOT - 23B 封装
• 无需外部元件
• 推挽式复位输出
• 温度范围：
  • 商业级，SC - 70(E)： - 40°C 至 + 85°C
  • 工业级，SOT - 23，SC - 70(V)： - 40°C 至 + 125°C

• 计算机
• 嵌入式系统
• 电池供电设备
• 关键单片机电源电压监控
• 汽车
