商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | 20kHz~720kHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 拓扑结构 | 升压；降压 | |
| 工作温度 | -40℃~+85℃ |
商品概述

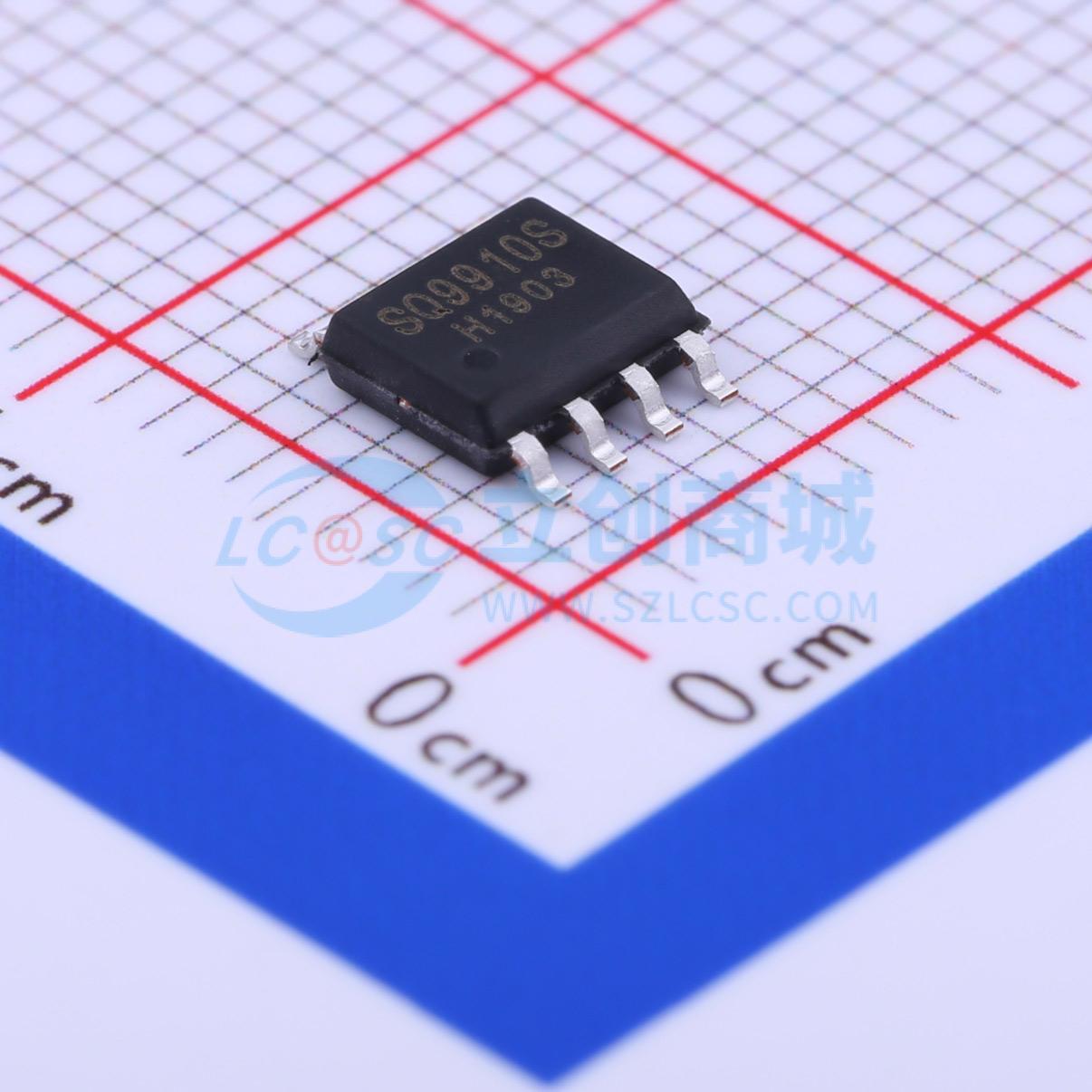

SQ9910S 是一颗脉冲宽度调变、高效率、低成本LED 驱动控制器 IC，为离线式 (Off-Line)、高亮度LED 灯具提供高效能之解决方案，其整流线性电压可由 80VAC 到高达 305VAC。 SQ9910S 以最高 600kHz 的固定开关频率驱动外部N 通道功率 MOS 管，而开关频率由单一外部电阻接地来决定。 SQ9910S 采用标准 SOP-8 和散热增强之 ESOP-8两种封装。 SQ9910S 拓扑打造了流过多颗 LED 的恒定电流，带来恒定光线输出。输出电流经过一个外部电阻 (RCS)进行设定，并最终由选定的外部 N 通道功率 MOS 管来决定，因而可允许 LED 电流介于几毫安培和高达超过一安培之间。 SQ9910S 可支援数 kHz 脉冲宽度调变 (PWM) 调光输入和 0 到 250 毫伏特线性 (Linear) 调光输入。SQ9910S 提供保护功能包括输入欠电压锁定、输出短路保护和过温度保护。
商品特性
- 工作效率大于 90%
- 输入电压范围从 80VAC 到 305VAC
- 直流输入电压范围从 9V 到 500V
- ±4% 电流精度
- 驱动电流从几毫安到超过 1 安培输出
- 能驱动一至数百个 LED 的灯串
- 提供外部 PWM 低频调光和 EN 致能
- 开放回路峰值电流控制器
- 输入欠电压锁定 (UVLO)
- 输出短路保护 (SCP)
- 内置过温度保护 (OTP)
- 可驱动外部一颗低成本 N 通道 MOS 管
- 采用 SOP-8 和散热较佳 ESOP-8 封装
- 符合 RoHS 和无卤素
应用领域
- DC-DC 或 AC-DC LED 驱动器
- RGB 三色背光 LED 驱动器
- 液晶显示器背光驱动
- 通用恒定电流源
- LED 信号灯及装饰景观照明
- 车用 LED 照明
- LED 舞台灯
