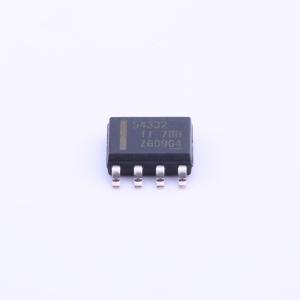

温馨提醒：图片仅供参考，商品以实物为准
TPS54332DDA
3.5至28V输入、1 MHz开关频率的降压转换器
- 描述
- TPS54332是一款28V、3.5A非同步降压转换器,集成了低Rds(on)高侧MOSFET。该转换器具有3.5V至28V的输入电压范围,可调输出电压低至0.8V,最大连续输出电流为3.5A。内置80mΩ高侧MOSFET支持高达3.5A的连续输出电流。轻载条件下,脉冲跳跃Eco-Mode功能自动激活,提高效率。典型关断静态电流为1μA,适用于电池供电应用。电流模式控制简化了外部补偿设计,允许使用陶瓷输出电容器。具备可编程欠压锁定阈值、过压瞬态保护、逐周期电流限制、频率折返和热关断保护功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS54332DDA
- 商品编号
- C116885
- 商品封装
- SO-8-EP
- 包装方式
- 管装
- 商品毛重
- 0.172克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.5V~28V | |
| 输出电压 | 800mV~26.04V | |
| 输出电流 | 3.5A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 82uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
可调输出电压低至0.8V 集成80毫欧高压侧MOSFET，支持高达3.5A的连续输出电流 轻负载下具有脉冲跳跃节能模式的高效率 固定1MHz开关频率 典型1微安关断静态电流 可调慢启动限制涌电流 可编程欠压锁定阈值 过电压瞬态保护 逐周期电流限制、频率回折和热关断保护 采用热增强型8引脚SOIC PowerPAD™封装
应用领域
- 消费类应用如机顶盒、CPE设备、LCD显示器、外设和电池充电器
- 工业和汽车音频电源供应
- 5V、12V 和 24V 分布式供电系统
