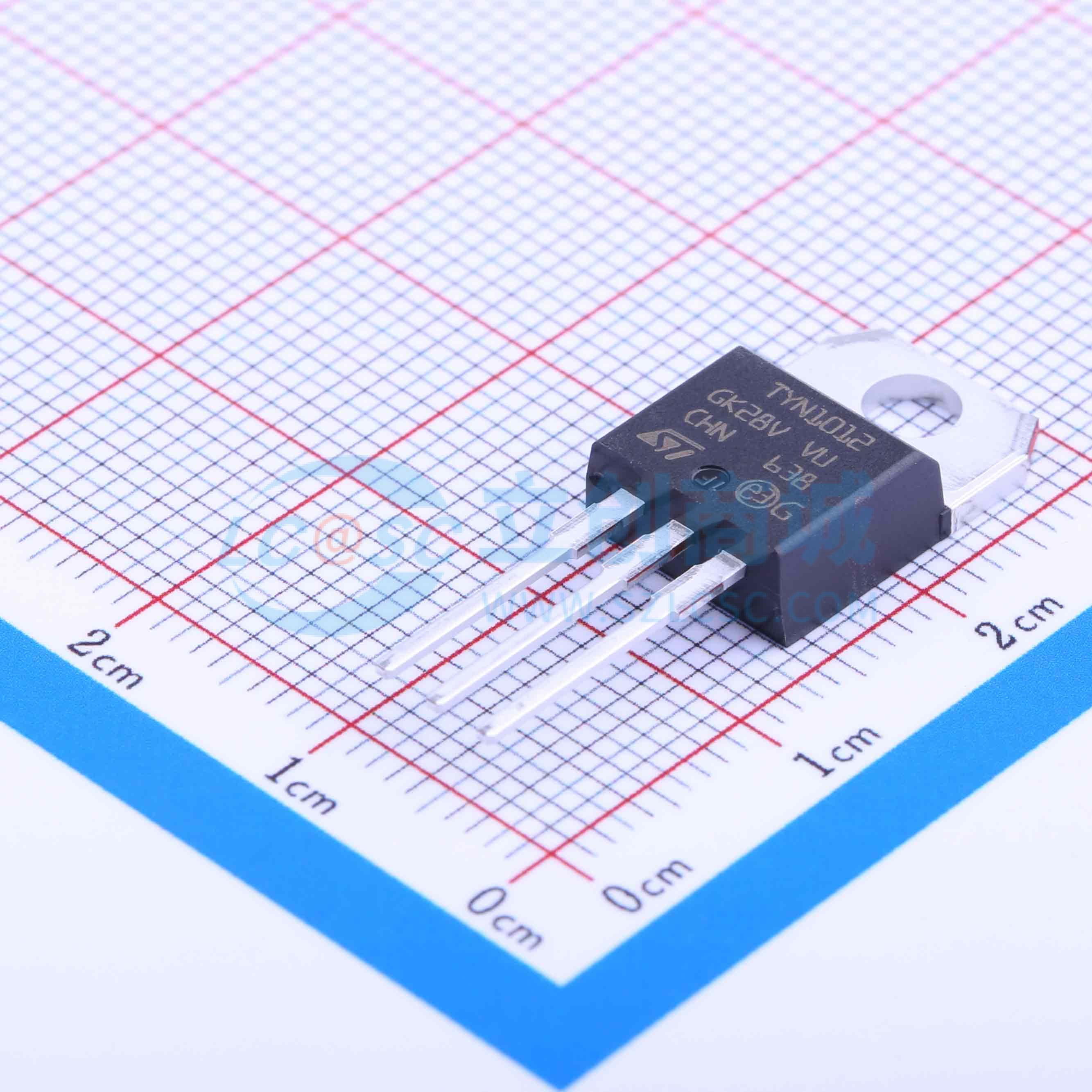

TYN1012RG
1个单向可控硅 1kV 40mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 12A标准SCR
- 品牌名称
- ST(意法半导体)
- 商品型号
- TYN1012RG
- 商品编号
- C116891
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 2.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个单向可控硅 | |
| 断态峰值电压(Vdrm) | 1kV | |
| 通态电流(It) | 12A | |
| 浪涌电流 | 145A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.6V | |
| 门极触发电流(Igt) | 15mA | |
| 门极触发电压(Vgt) | 1.3V | |
| 保持电流(Ih) | 40mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
标准12A SCR系列适用于各种控制模式，采用无卤素模塑树脂，环氧树脂符合UL94 V0标准，提供无铅封装，TO-220AB封装的推荐扭矩为0.4至0.6 N·m。该系列可通过通孔或表面贴装封装提供，在有限空间内实现优化性能。
商品特性
- 通态均方根电流IT(RMS)：12A
- 重复峰值关断电压VDRM和VRRM：600V、800V和1000V
- 触发栅极电流IGT：5mA或15mA
- 无卤素模塑树脂
- 环氧树脂符合UL94 V0标准
- 无铅封装
- TO-220AB封装推荐扭矩：0.4至0.6 N·m
应用领域
- 过压撬棒保护
- 电动工具和厨房用具中的电机控制电路
- 浪涌电流限制电路
- 电容放电点火
- 电压调节电路
