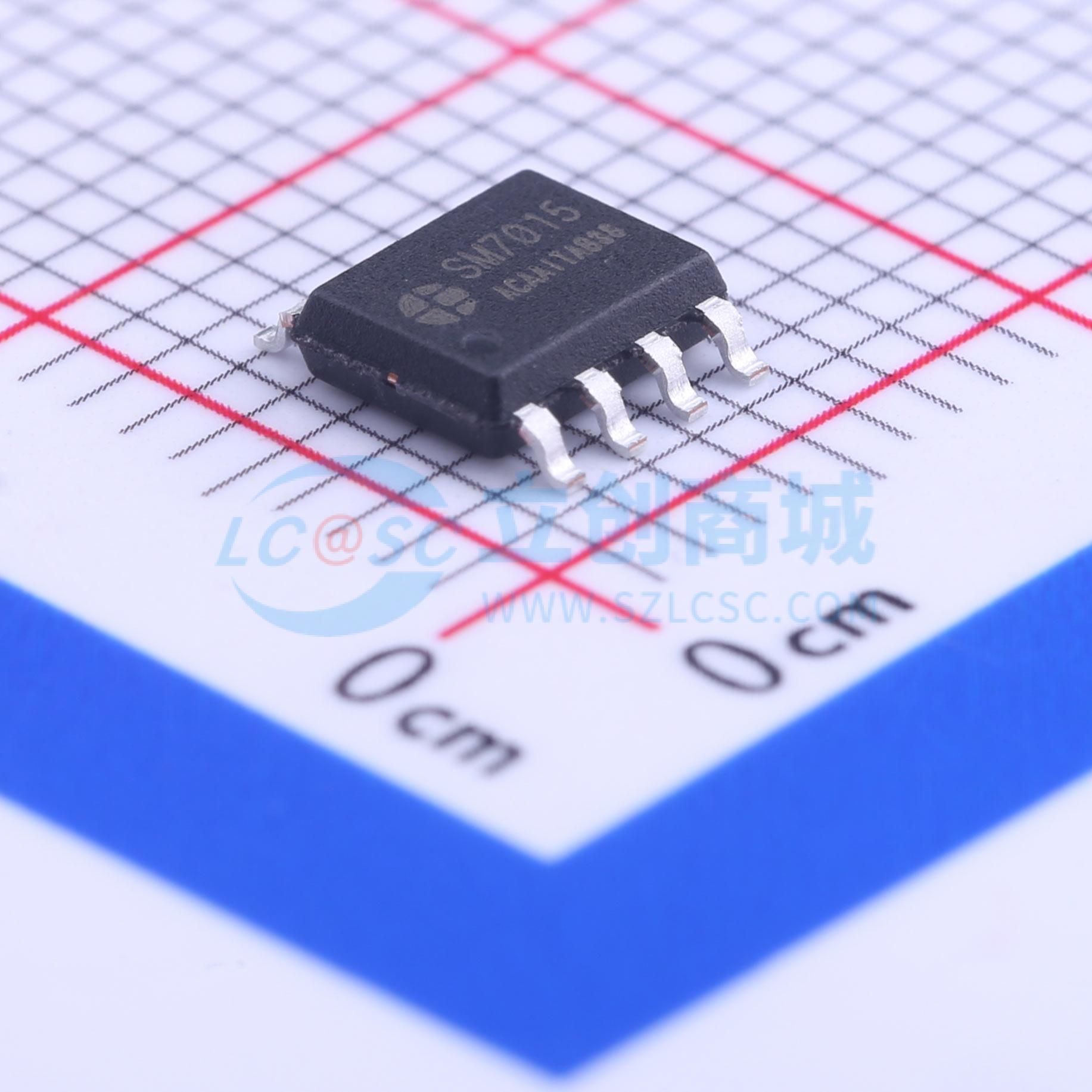

温馨提醒：图片仅供参考，商品以实物为准
SM7015
AC/DC PWM功率开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SM7015是采用电流模式PWM控制方式的功率开关芯片，集成高压启动电路和高压功率管，为低成本开关电源系统提供高性价比的解决方案。芯片应用于BUCK系统方案，支持12V/18V输出电压，很方便的应用于小家电产品领域。并提供了过温、过流、过压、欠压等完善的保护功能，保证了系统的可靠性。
- 品牌名称
- 明微
- 商品型号
- SM7015
- 商品编号
- C116925
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.162克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 开关频率 | 60kHz | |
| 输出电流 | 150mA | |
| 晶体管耐压 | 730V |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 降压-升压式；降压式 | |
| 特性 | 过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -55℃~+150℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | 12V；18V |
商品概述
SM7015是采用电流模式PWM控制方式的功率开关芯片，集成高压启动电路和高压功率管，为低成本开关电源系统提供高性价比的解决方案。芯片应用于BUCK系统方案，支持12V/18V输出电压，很方便的应用于小家电产品领域。并提供了过温、过流、过压、欠压等完善的保护功能，保证了系统的可靠性。
商品特性
- 拓扑结构支持：低成本BUCK、BUCK-BOOST等方案
- 采用730V单芯片集成工艺
- 85Vac~265Vac宽电压输入
- 待机功耗小于120mW@220Vac
- 集成高压启动电路
- 集成高压功率开关
- 60KHz固定开关频率
- 内置抖频技术，提升EMC性能
- 电流模式PWM控制方式
- 内置过温、过流、过压、欠压等保护功能
- 内置软启动
- 内置智能软驱动技术（提高EMC性能）
- 封装形式：SOP8
应用领域
- 电磁炉、电饭煲、电压力锅等小家电产品电源
