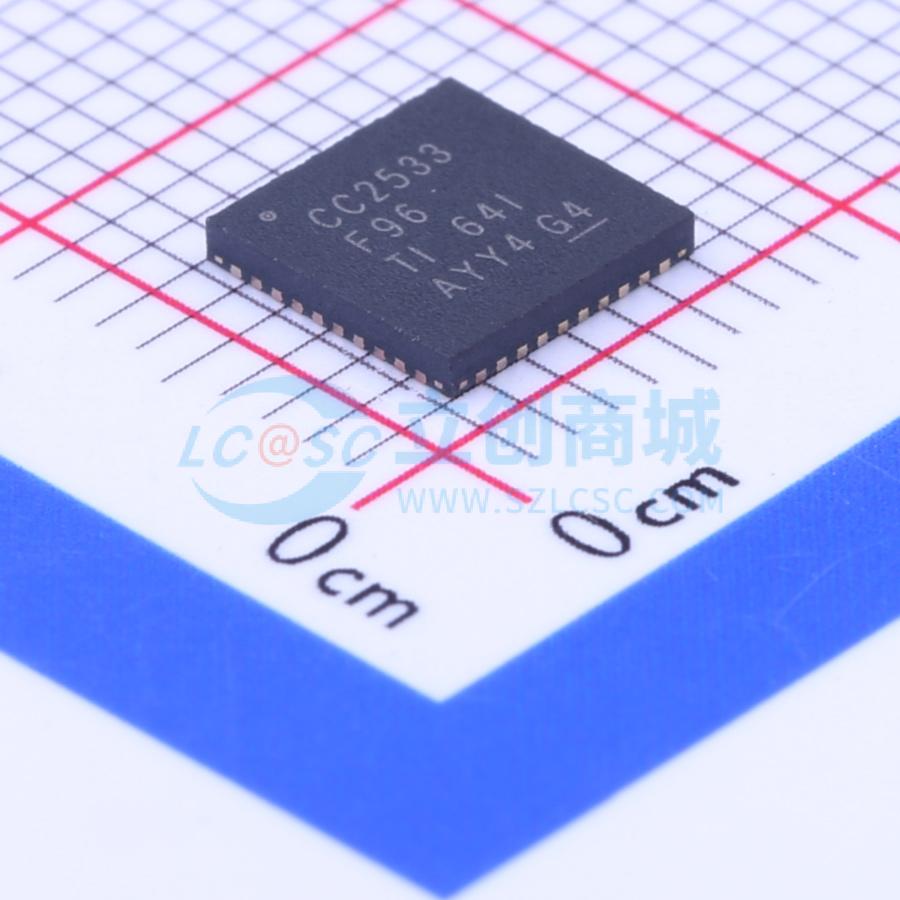

CC2533F96RHAR

2.4 GHz IEEE 802.15.4 远程控制应用

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CC2533 用于 2.4GHz IEEE 802.15.4 和 ZigBee 应用的真正的片上系统解决方案
品牌名称: TI(德州仪器)
商品型号: CC2533F96RHAR
商品编号: C117001
商品封装: VQFN-40-EP(6x6)
包装方式: 编带
商品毛重: 0.244克(g)

商品参数

商品概述

CC2533是面向基于IEEE 802.15.4的遥控系统的优化片上系统解决方案。它作为灵活的片上系统使用时，可实现单芯片遥控器制造，降低物料成本。它在无线网络处理器配置中使用时，可为设备添加RF4CE功能提供简便方案，能够以极低的总物料成本构建稳健的网络节点。CC2533结合了性能优异的射频收发器、单周期兼容8051的CPU、最高96KB在系统可编程闪存、最高6KB RAM以及其他多种强大功能。CC2533具备高效功耗模式，RAM和寄存器保持电流低于1μA，非常适合需要超低功耗的低占空比系统。工作模式之间的转换时间短，进一步保证了低能耗。结合对应协议栈后，可提供稳健完整的ZigBee RF4CE遥控解决方案，也非常适合在带SPI/UART/I2C接口的网络处理器配置中实现遥控系统的目标端。产品提供参考设计和实现遥控系统的示例软件，保障高效设计。CC2533共有三种内存容量配置：CC2533F32配备32KB闪存、4KB RAM；CC2533F64配备64KB闪存、4KB RAM；CC2533F96配备96KB闪存、6KB RAM。本集成电路可被ESD损坏，处理时需要采取适当预防措施。

商品特性

符合2.4GHz IEEE 802.15.4标准的射频收发器，接收灵敏度出色，抗干扰能力强
可编程输出功率最高可达4.5dBm，支持7dBm升压模式发射
需要的外部元件极少，异步网络仅需单个晶体即可工作
采用节省空间的6mm×6mm QFN40封装，符合全球射频法规要求
引脚和软件与CC2530Fxxx系列兼容
接收活跃模式（CPU空闲）工作电流25mA，0dBm发射活跃模式（CPU空闲）工作电流28.5mA
功率模式1（4ms唤醒）工作电流0.2mA，功率模式2（睡眠定时器运行）工作电流1mA，功率模式3（响应外部中断）工作电流0.5mA
电源电压范围宽，为2V~3.6V
采用高性能低功耗8051微控制器内核，带代码预取功能
提供64KB或96KB在系统可编程闪存
提供4KB或6KB RAM，所有功耗模式下都可保留数据
支持硬件调试
集成五通道DMA
集成IEEE 802.15.4 MAC定时器、通用定时器（1个16位，2个8位）
集成红外生成电路
集成带捕获功能的32kHz睡眠定时器
硬件支持CSMA/CA
支持精确数字RSSI/LQI
集成电池监测比较器
支持随机数生成
集成AES安全协处理器
集成两个USART，支持UART和SPI
集成I2C接口
配备23个通用I/O引脚
集成看门狗定时器
提供对应开发套件、评估模块及相关开发软件工具

应用领域

ZigBee RF4CE遥控器目标设备
基于网络协议的2.4GHz IEEE 802.15.4系统
消费电子领域
电子价签

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	51系列
	CPU最大主频	32MHz
	CPU位数	8 Bit
	程序存储容量	96KB

	属性	参数值
	程序存储器类型	FLASH
	RAM容量	6KB
	振荡器类型	内置+外置
	工作温度	-40℃~+125℃
