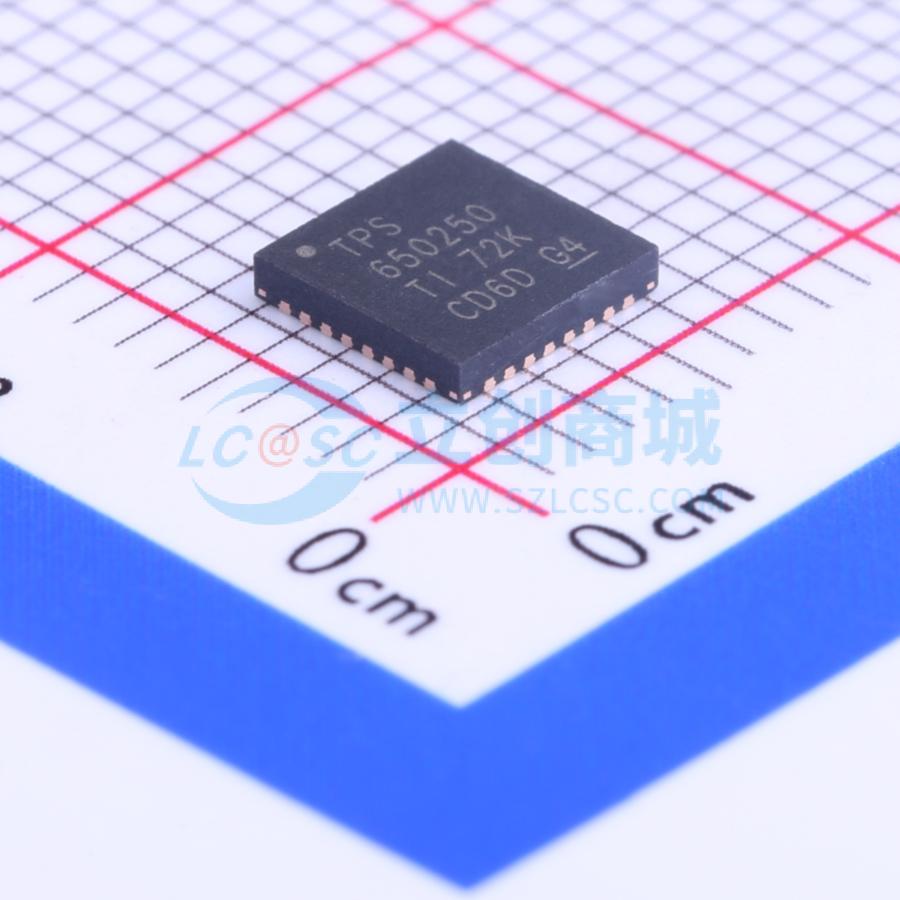

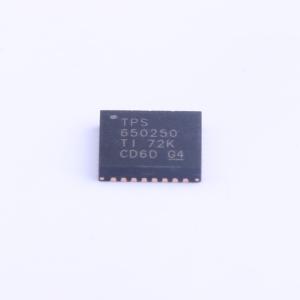

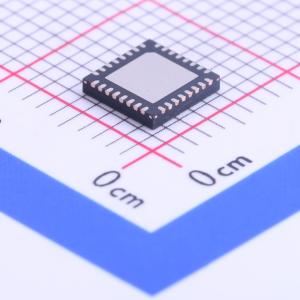

TPS650250RHBR

TPS650250器件是一款集成式电源管理IC，适用于由单节锂离子或锂聚合物电池供电、需要多个电源轨的应用。TPS650250提供三个高效降压转换器，旨在为基于处理器的系统提供核心电压、外设、I/O和内存电源轨。在轻载情况下，所有三个降压转换器均进入低功耗模式，以在尽可能宽的负载电流范围内实现最高效率。通过将MODE引脚拉高，可强制转换器进入固定频率PWM模式。 TPS650250还集成了两个通用的200 mA LDO稳压器，可通过外部输入引脚启用。两个LDO的输入电压范围为1.5 V至6.5 V，可由其中一个降压转换器供电，也可直接由电池供电。LDO的输出电压可通过外部电阻分压器进行设置，以实现最大灵活性。此外，一个30 mA的LDO通常用于为基于处理器的系统中始终开启的电源轨供电。TPS650250采用5 mm x 5 mm 32引脚QFN封装（RHB）。

• 用于系统电压（VDCDC1）的1.6 A、效率达97%的降压转换器
• 输出电压为3.3 V、2.8 V或可调
• 用于内存电压（VDCDC2）的0.8 A、效率高达95%的降压转换器
• 输出电压为1.8 V、2.5 V或可调
• 用于处理器核心（VDCDC3）的0.8 A、效率达90%的降压转换器
• VDCDC3输出电压可调
• 用于Vdd_alive的30 mA LDO
• 两个200 mA通用LDO（LDO1和LDO2）
• 处理器核心动态电压管理
• LDO1和LDO2电压可外部调节
• 电感式转换器独立使能引脚
• 2.25 MHz开关频率
• 85 μA静态电流
• 热关断保护

• 蜂窝电话、智能手机
• GPS
• 数码相机
• 分离电源DSP和微处理器解决方案
• 三星基于ARM的处理器
