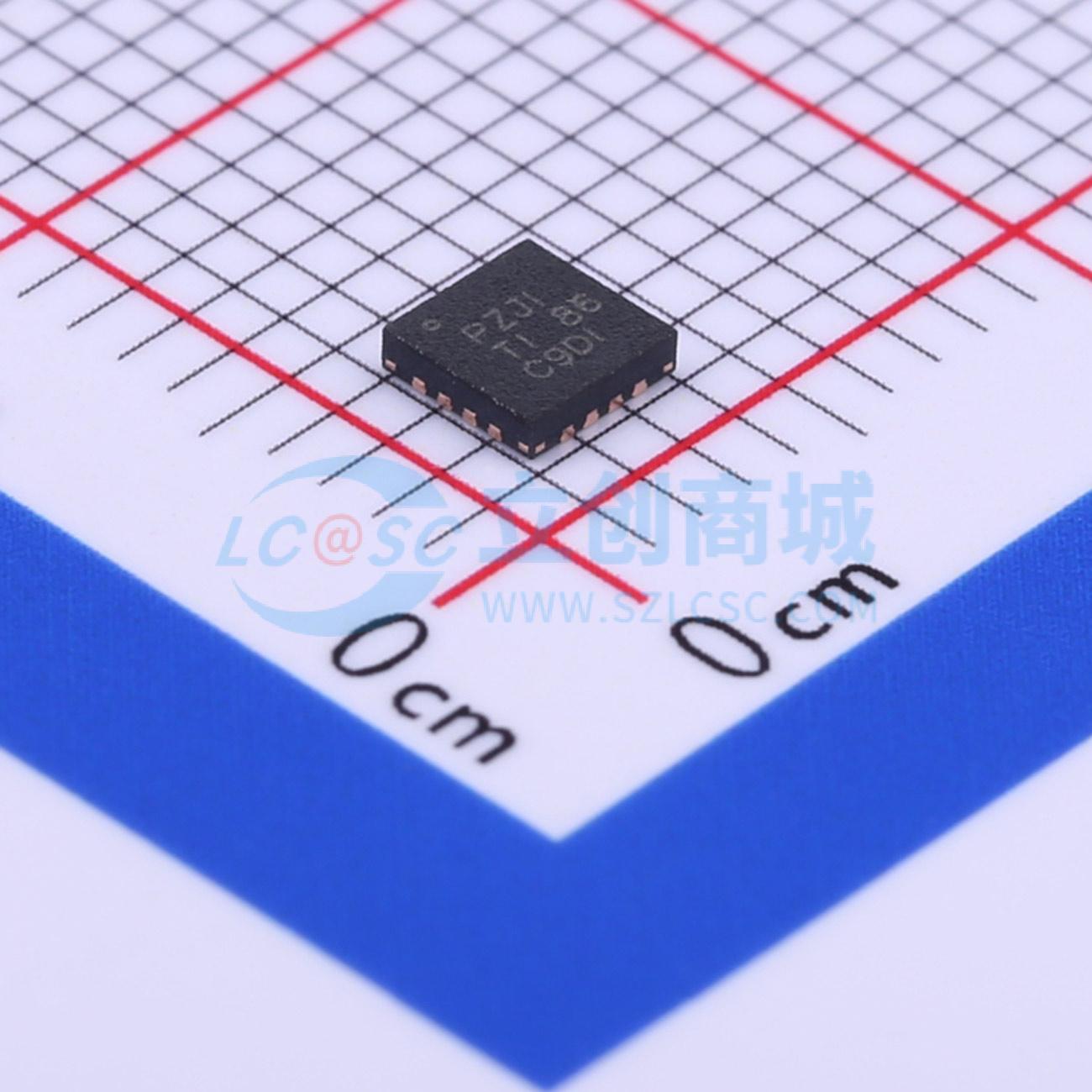

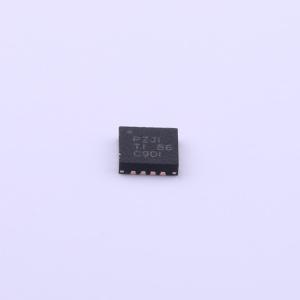

TPS61176RTER

TPS61176是一款集成式WLED背光驱动器，适用于使用单节电池的平板电脑或笔记本电脑。它包含一个高效升压转换器，集成了一个2A、40V的功率MOSFET和六个电流吸收调节器。该器件最多可驱动60个WLED。升压输出电压可自动调整至WLED正向电压，以提高效率。 TPS61176支持混合调光模式。PWM调光和模拟调光之间的自动切换提高了整体电光转换效率，显著降低了背光功耗。切换点可设置为12.5%或25%。PWM调光模式也可设置为固定频率调光或直接PWM调光。该器件支持高达14位的调光分辨率，以避免在低亮度调光时出现潜在的闪烁。 通过一个用于外部隔离P沟道MOSFET的驱动器支持真正关断功能。当器件禁用或升压输出短路到地时，隔离PFET会关断，切断电池的供电路径，防止电池出现任何泄漏电流。该器件还集成了软启动、热关断、WLED开路和短路保护功能。其16引脚WQFN封装提供了一种节省空间且高性能的WLED驱动解决方案。

• 2.7V至6.5V的VIN电压范围
• 2.7V至24V的升压输入电压范围
• 集成2A/40V MOSFET
• 1MHz开关频率
• 升压输出自适应WLED电压
• 六个电流吸收器，每个能力为35mA
• ±2%（最大）电流精度
• 1.3%（典型）电流匹配度
• 100Hz至22kHz输入PWM频率
• 混合调光模式：模拟调光和PWM调光自动切换
• 可编程切换点：25%或12.5%
• 可编程PWM调光模式：22kHz PWM调光、直接PWM调光
• 高达14位调光分辨率
• 支持低至1%的调光占空比
• 输入PWM毛刺滤波器
• 高达90%的效率
• 用于输入和输出隔离PFET的驱动器，实现真正关断
• 内置WLED开路和短路保护
• 热关断

• 单节或多节电池输入的小型和中等尺寸LCD显示屏背光
