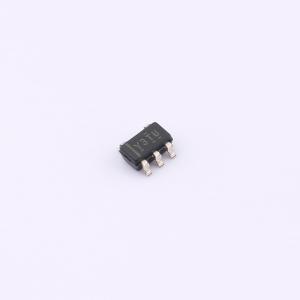

温馨提醒：图片仅供参考，商品以实物为准

TLVH431AIDBVR

低电压3端可调电压基准

描述: TLVH431A 精度为 1% 的低电压宽工作电流范围可调节精密并联稳压器
品牌名称: TI(德州仪器)
商品型号: TLVH431AIDBVR
商品编号: C117002
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.052克(g)

商品参数

商品概述

TLVH431和TLVH432器件是低压三端可调电压基准源，在适用的工业和商业温度范围内具有特定的热稳定性。通过两个外部电阻，输出电压可设置为VREF（1.24 V）至18 V之间的任意值。与广泛使用的TL431和TL1431并联稳压器基准源相比，这些器件的工作电压更低（1.24 V）。当与光耦合器配合使用时，TLVH431和TLVH432器件是3 V至3.3 V开关模式电源隔离反馈电路中的理想电压基准源。它们的典型输出阻抗为0.25 Ω。有源输出电路具有非常陡峭的导通特性，这使得TLVH431和TLVH432器件在许多应用中，包括板载稳压和可调电源，是低压齐纳二极管的绝佳替代品。 TLVH432器件与TLVH431器件相同，但在3引脚SOT - 23和SOT - 89封装中提供不同的引脚排列。

商品特性

低压工作：低至1.24 V
25°C时的基准电压容差：B级为0.5%，A级为1%，标准级为1.5%
可调输出电压，V₀ = VREF至18 V
宽工作阴极电流范围：100 μA至70 mA
典型输出阻抗0.25 Ω
-40°C至+125°C规格
TLVH432为SOT - 23 - 3和SOT - 89封装提供替代引脚排列
超小型SC - 70封装比SOT - 23 - 3封装的占位面积小40%

应用领域

可调电压和电流基准
反激式开关电源的次级侧稳压
齐纳二极管替代
电压监测
带集成基准的比较器

交货周期

订货1-2个工作日

购买数量

(3000个/圆盘，最小起订量 3000 个)

个

起订量：3000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	电压基准芯片
	输出类型	可调
	工作电压	1.24V~18V
	输出电压	1.24V~18V
	输出电流	70mA
	精度	±1%

	属性	参数值
	温度系数	-
	电压基准类型	并联
	静态电流(Iq)	-
	最小阴极电流调节	100uA
	工作温度	-40℃~+125℃
