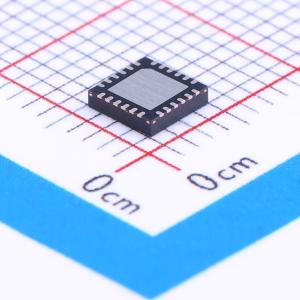

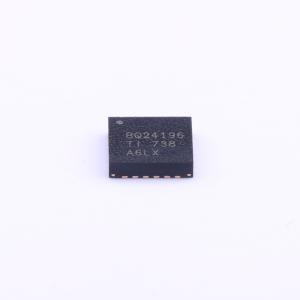

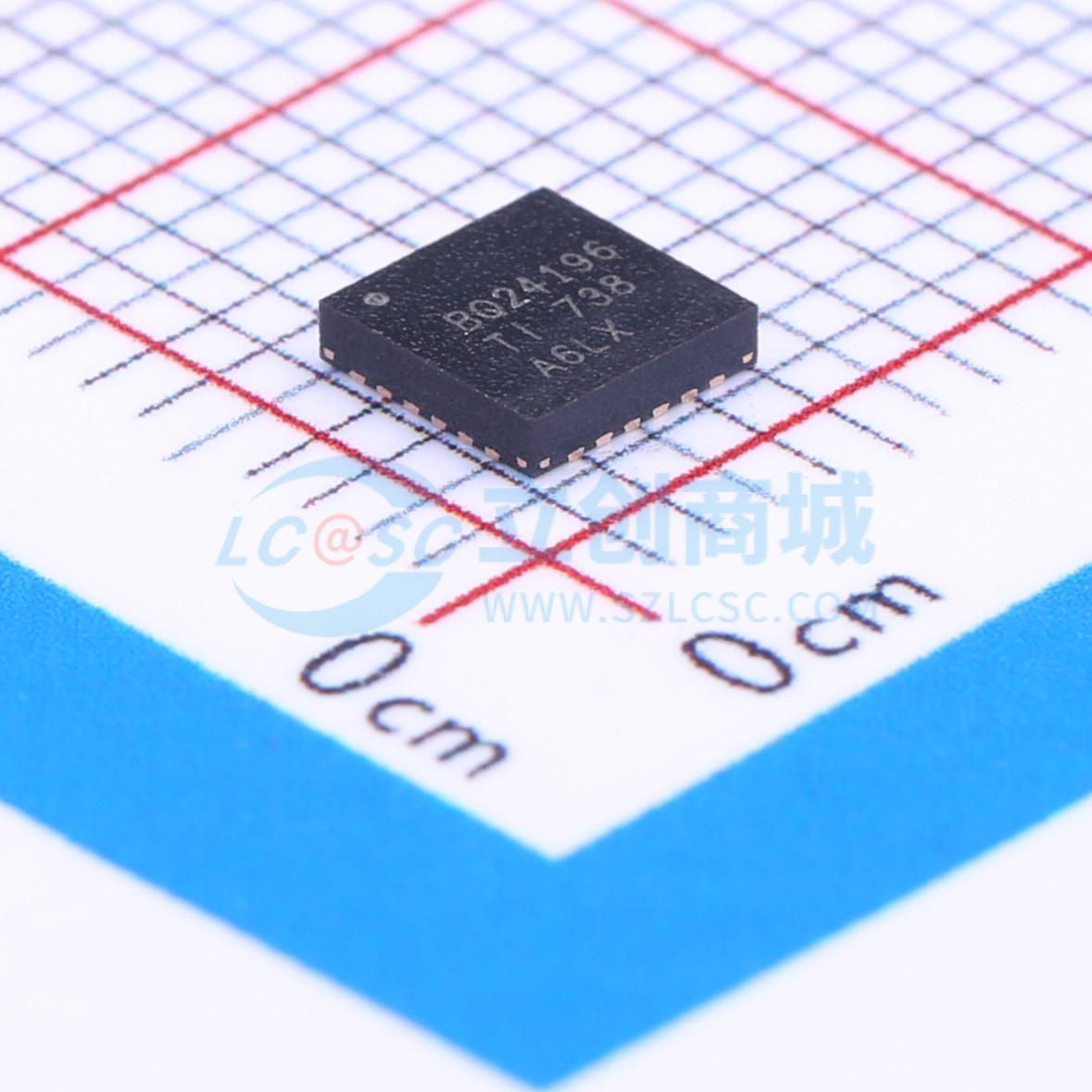

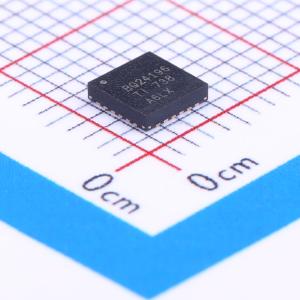

BQ24196RGER

bq24196是高度集成的开关模式电池充电管理和系统电源路径管理器件，适用于各种平板电脑和其他便携式设备中的单节锂离子和锂聚合物电池。 其低阻抗电源路径可优化开关模式的运行效率，减少电池充电时间，并在放电阶段延长电池使用寿命。具备充电和系统设置功能的I2C串行接口，使该器件成为真正灵活的解决方案。 该器件支持多种输入源，包括标准USB主机端口、USB充电端口和高功率直流适配器。bq24196会接收系统中检测电路（如USB PHY设备）的检测结果。bq24196符合USB 2.0和USB 3.0电源规范，具备输入电流和电压调节功能。同时，bq24196通过在VBUS上提供5 V电压、最高1.3 A的限流，满足USB即插即用（On-the-Go）操作的功率额定规范。 电源路径管理将系统电压调节至略高于电池电压，但不低于3.5 V的最低系统电压（可设置）。凭借这一特性，即使电池完全耗尽或被移除，系统仍可维持运行。当达到输入电流限制或电压限制时，电源路径管理会自动将充电电流降至零。随着系统负载持续增加，电源路径会对电池进行放电，直至满足系统的功率需求。这种补充模式操作可防止输入源过载。 该器件无需软件控制即可启动并完成充电周期。它会自动检测电池电压，并分三个阶段对电池进行充电：预充电、恒流充电和恒压充电。在充电周期结束时，当充电电流低于预设限制时，充电器会自动停止充电。

• 输入电压和电流限制，支持USB2.0和USB3.0
• 输入电流限制：100 mA、150 mA、500 mA、900 mA、1.2 A、1.5 A、2 A和3 A

• 平板电脑和智能手机
• 便携式音频扬声器
• 便携式媒体播放器
• 互联网设备
